Навес из профильной трубы своими руками: расчёт и сборка

Навес — первая серьёзная сварная конструкция, за которую берутся своими руками. Каркас из профильной трубы выглядит просто: стойки, обвязка, прогоны, сверху поликарбонат. Но именно здесь чаще всего экономят на сечении и глубине заложения стоек, а расплачиваются одной снежной зимой. Эта статья — про то, что нужно посчитать до покупки металла, и про то, как собрать навес так, чтобы он не гнил изнутри и не трещал на солнце.

Сразу оговорка, без которой дальше нельзя. Подобрать сечение трубы «по пролёту» из таблицы в интернете нельзя: несущая способность зависит от снегового и ветрового района, ширины навеса, шага рам и прогонов, схемы опирания, марки стали и фактической толщины стенки. Всё, что ниже, — это порядок действий и численный пример, который показывает масштаб цифр. Для навеса шириной больше 4 м, для пролёта 6 м и для любого примыкания к несущей стене дома расчёт должен делать проектировщик.

Что решить до покупки металла

Тип навеса

• Односкатный пристенный — самый простой и самый распространённый: одна линия стоек стоит на земле, вторая сторона опирается на стену дома через прогон. Меньше металла, но появляется узел крепления к стене — его нужно считать и по стене тоже.
• Односкатный отдельно стоящий — две линии стоек, дом ни при чём. Металла больше, зато ни одной нагрузки на чужую конструкцию.
• Арочный — красивее, снег сходит лучше, но нужен гнутый профиль (в кустарных условиях трубу гнут трубогибом, а не «на коленке») и поликарбонат гнётся только в пределах минимального радиуса.

Для первой самостоятельной работы односкатный отдельно стоящий навес — самый честный вариант: ошибка в расчёте не утянет за собой стену дома.

Уклон

Уклон решает две вещи: сходит ли снег и сколько его остаётся на кровле по расчёту. По приложению Б СП 20.13330.2016 для односкатного покрытия коэффициент формы µ равен 1 при уклоне до 30° включительно, линейно уменьшается от 1 до 0 на участке 30–60° и равен 0 при 60° и более. Практический вывод неприятный: навес с «красивым» уклоном 10–15° считается на полную снеговую нагрузку, никакой скидки за уклон там нет. Уклон меньше 5° делать не стоит вообще — вода будет стоять, а грязь на поликарбонате копиться.

Считаем снеговую нагрузку

Нормативный вес снегового покрова на земле S_g берут по таблице 10.1 СП 20.13330.2016:

Снеговой район	I	II	III	IV	V	VI	VII	VIII
Sg, кПа	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0

Свой район определяют по карте 1 приложения Е; для ряда населённых пунктов СП даёт отдельные значения в приложении К, и они могут заметно отличаться от «районных» — например, для Москвы (III район по карте) справочники по приложению К дают около 1,45 кН/м² вместо табличных 1,5. Сверяйтесь с действующей редакцией СП именно по своему городу: соседние области попадают в разные районы, а редакции документа отличаются.

Расчётная нагрузка на покрытие:

S = 0,7 · c_e · c_t · µ · S_g

где c_e — коэффициент сноса снега ветром, c_t — термический коэффициент, µ — коэффициент формы покрытия. Для открытого навеса на участке принимать c_e меньше единицы без обоснования нельзя: между забором, домом и деревьями снег как раз не сдувает, а наметает. Для холодного неотапливаемого навеса c_t = 1.

Численный пример

Навес 3 × 6 м, уклон 12°, Подмосковье (III район, S_g = 1,5 кПа), c_e = c_t = 1, µ = 1:

• S = 0,7 × 1 × 1 × 1 × 1,5 = 1,05 кПа, то есть примерно 107 кгс на квадратный метр;
• площадь кровли в плане 3 × 6 = 18 м²;
• снег на всей кровле: 1,05 × 18 ≈ 18,9 кН ≈ 1,9 тонны;
• плюс собственный вес: поликарбонат 6 мм — порядка 1,3 кг/м² по паспортам листов ГОСТ-плотности (проверяйте по своему), каркас — ещё 15–25 кг/м² в зависимости от сечений; в сумме 16,3–26,3 кг/м², то есть около 0,16–0,26 кН/м²;
• собственный вес на всю кровлю: 0,16–0,26 × 18 ≈ 2,9–4,7 кН, то есть 0,3–0,5 тонны;
• итого на кровлю приходит порядка 21,8–23,6 кН, то есть 2,2–2,4 тонны.

Больше двух тонн на четырёх–шести стойках — это и есть ответ на вопрос «почему нельзя поставить трубу 40×40×1,5». А в V снеговом районе та же кровля получит уже S = 0,7 × 2,5 = 1,75 кПа, то есть 31,5 кН ≈ 3,2 тонны только снега.

Ветер

Нормативное ветровое давление w₀ по таблице 11.1 СП 20.13330.2016: район Iа — 0,17 кПа, I — 0,23, II — 0,30, III — 0,38, IV — 0,48, V — 0,60, VI — 0,73, VII — 0,85 кПа. Для навеса ветер важен не столько давлением сверху, сколько отрывом: под открытым навесом ветер создаёт подъёмную силу, и лёгкое покрытие отрывает вместе с прогонами. Поэтому поликарбонат крепят по расчётной схеме, а не «через метр на глазок», а стойки заделывают так, чтобы конструкцию не выдернуло.

Каркас: из чего и как

Реально применяемые сечения и их теоретическая масса по сортаменту:

Сечение, мм	Масса, кг/м	Где обычно применяют
40×40×2	2,31–2,33	Прогоны, решётка ферм, раскосы
60×40×2	около 2,93	Прогоны увеличенного пролёта, пояса лёгких ферм
60×60×3	5,19–5,25	Стойки небольших навесов, обвязка
80×80×3	7,07–7,13	Стойки при большой высоте и ширине

Это теоретическая масса: фактическая отличается из-за допусков по толщине стенки. И ещё раз: таблица отвечает на вопрос «сколько это весит и сколько стоит», а не «выдержит ли». Проверять нужно прочность, устойчивость, прогиб и узлы соединений.

Ориентир по деньгам на сентябрь 2026 года: труба 40×40×2 — порядка 160–180 ₽ за погонный метр в рознице, по регионам разброс заметный, а цена металла обычно привязана к цене за тонну. Считайте по своему прайсу: на навес 3 × 6 м с фермами легко уходит 120–160 погонных метров разного профиля.

Сварка каркаса

Толщина стенки 2–3 мм — это как раз тот диапазон, где инвертор на электроде 2,5 мм работает уверенно, а на 3 мм уже легко прожечь тонкую стенку. Техника разобрана отдельно: сварка профильной трубы и как варить тонкий металл инвертором без прожогов. Ровный рез трубы, без которого не сойдётся ни один узел, — в статье как ровно отрезать профильную трубу болгаркой.

Из инструмента для такой работы нужны сварочный аппарат и болгарка. Подойдёт, например, инвертор DOPPLER DW200I: 200 А, электроды 1,6–4 мм, ПВ 60 %, сталь до 6 мм, есть Hot Start, Anti Stick, Arc Force, VRD и TIG LIFT — для каркаса из трубы 2–3 мм запаса более чем достаточно. Если варить приходится долгими сессиями и хочется запас по току, есть версия на 220 А — DW220I. Что вообще смотреть при выборе, разобрано в статье как выбрать сварочный инвертор для дома, а весь раздел — в каталоге электроинструмента. Резать и зачищать швы удобнее болгаркой с регулировкой оборотов — вроде HAMMER USM950E (950 Вт, диск 125 мм) или аналогичной модели из раздела УШМ и болгарки.

Антикоррозийная защита

Главная причина, по которой сварной навес умирает раньше срока, — не снег, а ржавчина изнутри трубы. Открытый торец работает как воронка: внутрь попадает конденсат и дождевая вода, а высохнуть ей негде. Поэтому:

1. все торцы труб глушат — приваренными пластинами или пластиковыми заглушками с герметизацией;
2. швы зачищают, окалину и ржавчину снимают до металла (подробно — как убрать ржавчину с металла), обезжиривают;
3. грунтуют и красят по системе, рассчитанной на наружную эксплуатацию, — грунт плюс два слоя эмали либо грунт-эмаль 3 в 1 в два слоя;
4. сварные швы и места повреждения покрытия подкрашивают отдельно: там ржавчина начинается первой.

Красить нужно до монтажа поликарбоната, а нижние 20–30 см стоек, которые уйдут в бетон или будут стоять у земли, — особенно тщательно.

Стойки: бетонировать или анкерить

Два рабочих варианта.

Бетонирование. Стойку ставят в скважину, выравнивают по отвесу и заливают бетоном. Глубину заложения назначают не «на глазок», а с оглядкой на нормативную глубину промерзания d_fn. По СП 22.13330.2016 при отсутствии данных наблюдений её считают как d_fn = d₀ · √M_t, где M_t — сумма абсолютных значений среднемесячных отрицательных температур по СП 131.13330, а d₀ равно:

Грунт	d0, м
Суглинки и глины	0,23
Супеси, пески мелкие и пылеватые	0,28
Пески гравелистые, крупные и средней крупности	0,30
Крупнообломочные грунты	0,34

Для Москвы на суглинке при M_t ≈ 22,9 получается 0,23 × √22,9 ≈ 1,1 м. Это климатическая величина, а не готовая глубина ямы: приравнивать заложение стойки к глубине промерзания напрямую нельзя, фактическое решение зависит от грунта, уровня грунтовых вод и расчёта на морозное пучение. На пучинистом грунте недобетонированную стойку за пару зим выдавливает вверх, и навес перекашивает.

Анкеровка к существующей плите — если навес ставится на готовую бетонную площадку. Тут считают не грунт, а саму плиту, анкеры и передаваемые на них усилия, в том числе отрывающие. Тонкая отмостка под это не годится.

Поликарбонат: где чаще всего ошибаются

Сотовый поликарбонат прощает мало. Вот правила из инструкций производителей (Polygal, «Карбогласс»), которые нарушают чаще всего.

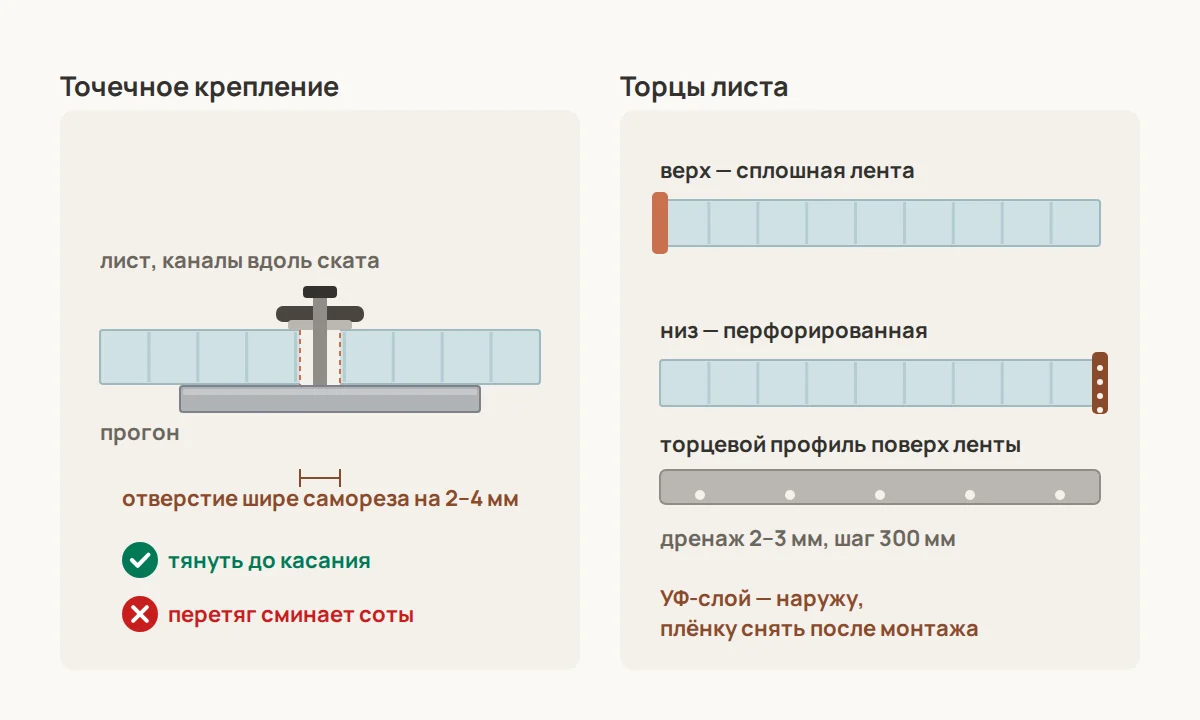

1. Каналы — вдоль ската. На скатном навесе внутренние рёбра должны идти по направлению стока, на арочном — вдоль дуги. Если положить лист поперёк, конденсат останется внутри сот и через сезон превратится в зелёные разводы.
2. Верхний торец — сплошная лента, нижний — перфорированная. Сплошная не пускает внутрь пыль и воду, перфорированная выпускает конденсат. На арке оба конца оказываются внизу — там перфорированная с обеих сторон.
3. Торцевой профиль — поверх ленты, а не вместо неё. В нижнем профиле сверлят дренажные отверстия: «Карбогласс» указывает 2–3 мм с шагом 300 мм.
4. Отверстие под саморез больше самореза. Polygal рекомендует делать его на 2–4 мм больше диаметра крепежа и не ближе 40 мм от края листа. Саморез затягивают до плотного прилегания уплотнителя термошайбы — и не дальше: перетянутая шайба вдавливает соты, лист теряет жёсткость и трескается от крепежа.
5. Температурный зазор. Polygal указывает не менее 2,5 мм на каждый метр длины для светлых листов и до 4,5 мм/м для тёмных. Лист 6 м длиной летом может «уехать» на полтора сантиметра — этому движению нужно куда-то деваться.
6. УФ-слой — наружу. Сторону определяют по маркировочной плёнке. Перепутали — лист желтеет и становится хрупким за пару сезонов.
7. Плёнку снимают после монтажа, а не до: она защищает от царапин. Резать лист тоже лучше, не снимая плёнку.

Минимальный радиус холодного изгиба для листов Polygal «Стандарт»: 6 мм — 1,05 м, 8 мм — 1,40 м, 10 мм — 1,75 м, 16 мм — 2,8 м. Для арочного навеса это ограничение определяет геометрию раньше, чем дизайн.

Шаг обрешётки под поликарбонат нельзя назначать «по толщине листа»: производители дают таблицы под конкретную марку, ширину панели, нагрузку и допустимый прогиб. Берите таблицу к своему листу и свою расчётную нагрузку из раздела выше.

Режут лист циркулярной пилой с диском по пластику или электролобзиком с мелким зубом, после реза обязательно продувают каналы сжатым воздухом — стружка внутри потом видна на просвет и мешает конденсату стекать.

По деньгам: лист 6 мм размером 2,1 × 6 м в сентябре 2026 года встречается в очень широком диапазоне — примерно от 4 400 ₽ за облегчённые «эконом»-листы плотностью 0,7–0,8 кг/м² до 7 000–8 500 ₽ за листы ГОСТ-плотности (около 1,3 кг/м²), которые и брались в расчёте нагрузки выше. Цены по регионам, брендам и цветам расходятся сильно, считайте по своему поставщику — и не подставляйте в расчёт вес одного листа, а покупайте другой.

Порядок работы

1. Разметка. Выносим оси стоек, проверяем прямоугольник по диагоналям. Горизонт удобно ловить лазерным уровнем — см. как пользоваться лазерным уровнем.
2. Скважины и стойки. Бурим, ставим стойки, выставляем по отвесу в двух плоскостях, временно раскрепляем укосинами, бетонируем. Даём бетону набрать прочность — к серьёзной нагрузке раньше недели лучше не приступать, полную прочность он набирает 28 суток.
3. Верхняя обвязка и прогоны. Режем по месту, прихватываем, проверяем геометрию, только потом провариваем сплошняком. Прихватка на глаз и сразу шов — главный источник «винта» в раме.
4. Зачистка и окраска. Швы зачищаем, всё грунтуем и красим. Торцы глушим.
5. Поликарбонат. Раскрой, ленты, торцевые профили, соединительные профили между листами, сверление с зазором, термошайбы.
6. Водоотвод. Желоб по нижнему краю — иначе вода с 18 м² кровли будет лить в одну точку и размоет грунт у стоек.

Типичные ошибки

Ошибка	Что будет	Как правильно
Сечение трубы подобрано «как у соседа»	Прогиб прогонов, в снежную зиму — складывание каркаса	Считать по своему снеговому району; для ширины свыше 4 м — к проектировщику
Уклон 10° и расчёт «снег сам сойдёт»	При уклоне до 30° µ = 1, снег на кровле весь	Считать на полную нагрузку либо делать уклон свыше 30°
Торцы труб не заглушены	Вода внутри, коррозия изнутри, сквозные дыры через 3–5 лет	Заглушки или приваренные пластины на всех торцах
Отверстие под саморез в размер	Лист «запирается», летом выгибается и трескается у крепежа	Отверстие на 2–4 мм больше, не ближе 40 мм от края
Термошайба затянута до упора	Соты сминаются, лист теряет жёсткость, трещины от шайбы	Тянуть до касания уплотнителя, не вдавливая
Оба торца листа закрыты сплошной лентой	Конденсат остаётся внутри, зелень и разводы в сотах	Верх — сплошная лента, низ — перфорированная, дренаж в профиле
Стойки забетонированы на 40–50 см	Морозное пучение выдавливает стойку, навес перекашивает	Заложение назначать с учётом dfn и пучинистости грунта
Пристенный прогон прикручен в штукатурку	Крепёж вырывает вместе с отделкой	Крепиться в несущий слой, узел считать вместе со стеной

Безопасность

• Сварка — маска с автозатемнением, краги, роба из плотной ткани, отсутствие горючего рядом. Подробно — безопасность при сварке.
• Болгарка — кожух на месте, очки и щиток, отрезной круг по металлу и никаких «полотен от циркулярки». См. технику безопасности при работе с болгаркой.
• Монтаж покрытия — вдвоём. Лист 2,1 × 6 м лёгкий, но огромная парусность: порыв ветра вырывает его из рук вместе с человеком со стремянки.
• Стойки после бетонирования должны стоять раскреплёнными до набора прочности: временная укосина стоит десять минут, а падающая рама — совсем других денег.
• Если навес примыкает к дому — не крепитесь к вентилируемому фасаду, к утеплителю и к штукатурке. Только в несущий слой, и с пониманием, какую нагрузку вы на него передаёте.

Частые вопросы

Можно ли не сваривать, а собрать на болтах?

Можно, и для человека без сварочного аппарата это рабочий вариант: узлы собирают на пластинах и болтах с шайбами и контргайками. Минусы — болтовое соединение ослабляет сечение отверстиями, требует точной разметки и периодической протяжки, а узлов получается заметно больше. По жёсткости сварная рама выигрывает.

Какой уклон минимальный?

Меньше 5° делать не стоит: вода стоит лужами, грязь копится, конденсат под листом не уходит. Практический диапазон для пристенного навеса — 8–20°, дальше упираешься в высоту стены. Помните, что до 30° скидки по снегу не будет.

Профнастил вместо поликарбоната — проще?

Проще и дешевле, но под навесом будет темно и шумно в дождь. Зато нет температурных игр, нет термошайб и УФ-слоя, а крепёж — обычные кровельные саморезы с прокладкой. Если навес над машиной или дровами, а не над зоной отдыха, профнастил разумен; принципы работы с ним те же, что в статье забор из профнастила своими руками.

Нужно ли согласовывать навес на своём участке?

Навес без фундамента капитального типа обычно относят к вспомогательным постройкам, но правила зависят от вида разрешённого использования участка, местных правил землепользования и застройки и расстояний до границ. Перед стройкой посмотрите ПЗЗ своего поселения и отступы от соседнего забора — это дешевле, чем переносить готовую конструкцию.

Можно ли ставить навес на готовую тротуарную плитку?

На плитку по песчаной подушке — нет: у неё нет несущей способности под сосредоточенную нагрузку от стойки и тем более под отрывающее усилие от ветра. Плитку в местах стоек разбирают, делают отдельные основания под каждую стойку, потом плитку возвращают с подрезкой по месту.

Сколько по времени занимает такой навес?

Разметка и бурение — день, сварка каркаса вдвоём — два-три дня, покраска — день с сушкой между слоями, поликарбонат — день. Плюс пауза на набор прочности бетона. Реалистично: две-три выходные пары, если металл нарезан заранее и погода не мешает.
