Заземление в частном доме своими руками: расчет контура, треугольник и модульный монтаж

Надежное заземление в частном доме — это базовый рубеж электробезопасности, защищающий жильцов от поражения электрическим током при пробое изоляции на корпус бытовых приборов, а дорогостоящую технику — от импульсных грозовых перенапряжений. Без официального протокола замера сопротивления контура газовая служба не подпишет акт ввода в эксплуатацию двухконтурного котла отопления. В этой инструкции разберем, как правильно смонтировать заземление в частном доме своими руками по нормативам ПУЭ-7 и ГОСТ Р 50571.5.54-2013, рассчитать сопротивление растеканию тока и выбрать между классическим сварным треугольником и глубинным модульным штырем.

Три практических сценария монтажа заземления

• Сценарий 1: Подключение газового настенного котла 24 кВт. Газовые службы требуют жесткий норматив сопротивления растеканию тока: не более 4,0 Ом в любое время года (для сети 220 В). Обычный неглубокий уголок в супесчаном грунте летом пересыхает, и сопротивление подскакивает до 18–25 Ом, вызывая блокировку чувствительной платы розжига котла. Требуется либо заглубленный треугольник с электродами по 3,0 м, либо модульный штырь на 9–12 метров.
• Сценарий 2: Трехфазный ввод 380 В (15 кВт) по схеме TN-C-S. Повторное заземление входящего PEN-проводника на вводно-распределительном устройстве (ВРУ) дома. Норматив сопротивления контура — не более 10,0 Ом (ПУЭ-7, п. 1.7.103). На шине PE разделяются защитный ноль и рабочий ноль N, исключая появление опасного потенциала на корпусе стиральной машины и бойлера при обрыве нуля на столбе ЛЭП. Для таких линий полезно изучить правильный расчет сечения вводного кабеля.
• Сценарий 3: Деревянный дачный дом с системой TT. Если поселковая линия ВЛ выполнена старым неизолированным проводом на деревянных опорах с высоким риском схлестывания, безопаснее организовать систему TT с независимым контуром заземления (R ≤ 30 Ом) и обязательной двухступенчатой дифференциальной защитой с подключением УЗО и автоматических выключателей с током отсечки 30 мА и 100 мА.

Нормативные требования ПУЭ-7 и типы грунтов

Согласно ПУЭ-7 (п. 1.7.101 и 1.7.103), сопротивление заземляющего устройства генератора или трансформатора не должно превышать 4 Ом при линейном напряжении 380 В (220 В фазного). Для повторного заземления на вводе в частный дом норматив составляет:

• R ≤ 10 Ом — для трехфазной сети 380 В и однофазной 220 В при стандартных суглинках и глинах;
• R ≤ 4 Ом — специальное требование технических регламентов поставщиков газа для подключения газоиспользующего оборудования;
• R ≤ 30 Ом — допустимо для системы TT при обязательном срабатывании УЗО с током утечки 30 мА (условие R × IΔn ≤ 50 В: 30 Ом × 0,03 А = 0,9 В, что абсолютно безопасно для человека).

Ключевой фактор сопротивления — удельное электрическое сопротивление грунта ρ (Ом·м). Глина имеет ρ = 20–30 Ом·м, влажный суглинок — 50–100 Ом·м, сухой песок — 500–1000 Ом·м, а скальный каменистый грунт — свыше 2000 Ом·м. В песчаных почвах классический треугольник глубиной 2,5 м не обеспечивает норму: требуются глубинные стержни до влажных водоносных горизонтов.

Формула расчета сопротивления контура заземления

Сопротивление одиночного вертикального заземлителя (стержня или трубы) длиной L (м) и диаметром d (м), погруженного на глубину от поверхности до верхнего конца t (м), рассчитывается по формуле:

R₁ = (ρ / (2 · π · L)) · [ln(2L / d) + 0,5 · ln((4t + L) / (4t - L))]

Рассчитаем реальный контур для Московской области на влажном суглинке с удельным сопротивлением ρ = 100 Ом·м. Используем 3 омедненных стержня диаметром d = 0,016 м (16 мм), длиной L = 3,0 м, забитых в траншею глубиной t₀ = 0,7 м (расстояние от поверхности до середины стержня t = 0,7 + 1,5 = 2,2 м):

• 2L / d = 6,0 / 0,016 = 375; ln(375) ≈ 5,927;
• (4t + L) / (4t - L) = (8,8 + 3,0) / (8,8 - 3,0) = 11,8 / 5,8 ≈ 2,034; 0,5 · ln(2,034) ≈ 0,355;
• R₁ = (100 / (2 · 3,1416 · 3,0)) · (5,927 + 0,355) = (100 / 18,85) · 6,282 ≈ 33,3 Ом для одного электрода.

Общее сопротивление контура из трех электродов, соединенных в треугольник со стороной a = 3,0 м, с учетом коэффициента экранирования (использования) вертикальных электродов ηв = 0,75 и параллельно подключенной горизонтальной связывающей полосы 40×4 мм в траншее (Rпол ≈ 18 Ом, ηг = 0,35):

Rконт = (R₁ / (3 · ηв)) || (Rпол / ηг) = (33,3 / 2,25) || (18 / 0,35) = 14,8 Ом || 51,4 Ом = (14,8 · 51,4) / (14,8 + 51,4) ≈ 11,5 Ом.

Чтобы гарантированно получить R ≤ 4 Ом для газового котла, достаточно увеличить длину вертикальных электродов до 4,5–6 метров (по 3–4 модульные секции в каждую точку) либо забить один глубинный штырь на 12–15 метров, где удельное сопротивление водоносного горизонта падает до 25–40 Ом·м.

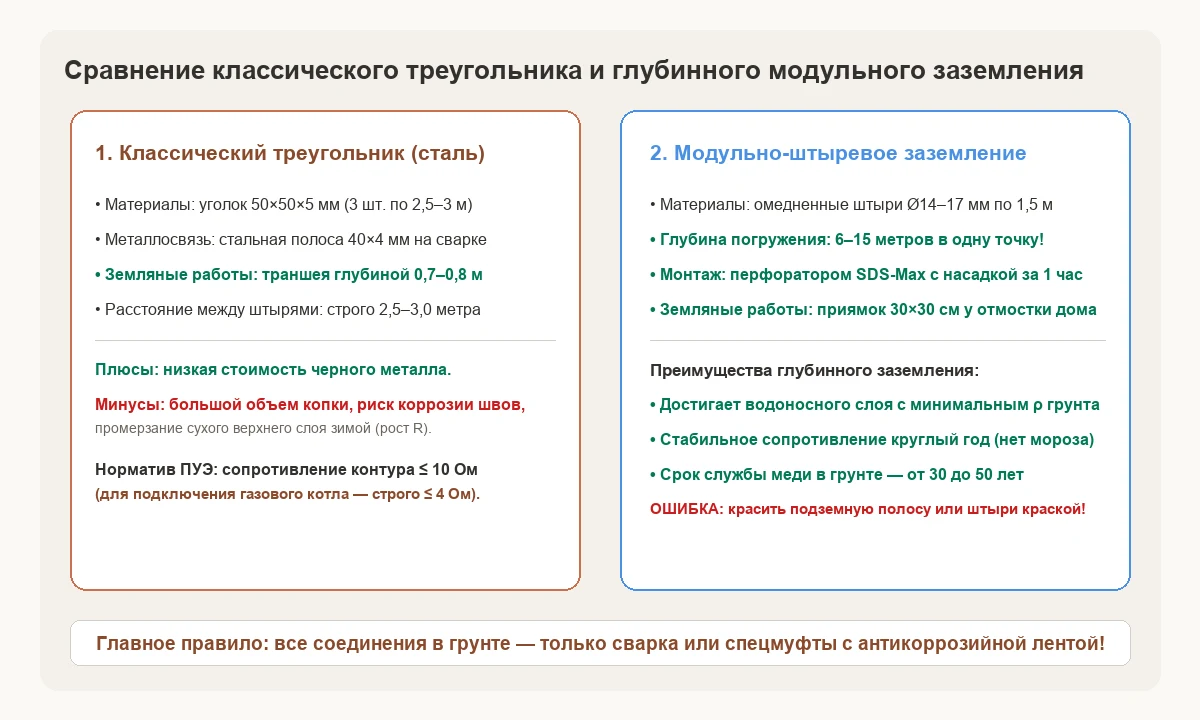

Сравнение комплектов и технологий заземления

Сравним 4 популярных варианта оборудования для частного дома с актуальными ценами на октябрь 2026 года:

Вилка цен на материалы и услуги (октябрь 2026 года)

• Комплект модульного штыревого заземления 6 м (для дома до 10 Ом): 8 900 – 13 500 руб.
• Комплект глубинного заземления 15 м (для газовых котлов до 4 Ом): 24 000 – 32 000 руб.
• Металлопрокат для треугольника (уголок 50х5 мм 9 м + полоса 40х4 мм 12 м): 5 500 – 8 000 руб.
• Полоса стальная оцинкованная 40×4 мм (бухта 50 м): 14 500 – 18 000 руб.
• Заземляющий проводник ПВ-3 (ПуГВ) 1×16 мм² (желто-зеленый, за метр): 190 – 260 руб.
• Монтаж контура заземления «под ключ» с замером электролабораторией: 16 000 – 28 000 руб.

Чек-лист проверки заземления перед засыпкой траншеи

1. Глубина заложения горизонтальной полосы: траншея должна быть выкопана на глубину 0,7–0,8 метра от спланированного уровня грунта, чтобы полоса находилась ниже зоны активного высыхания и под пахотным слоем.
2. Качество сварных швов: обварка полосы к уголкам выполняется с трех сторон с длиной нахлеста не менее двойной ширины полосы (80 мм). Шлак отбит, швы прокрашены битумным лаком или обмотаны гидроизоляционной лентой.
3. Отсутствие краски на электродах: запрещено красить уголки, штыри и подземную полосу! Любая краска — изолятор, сводящий контакт с грунтом к нулю.
4. Болтовой контакт на цоколе дома: переход с подземной стальной полосы на медный провод ПВ-3 1×10 или 1×16 мм² выполняется на стене здания через латунный болт М8/М10 с шайбами Гровера в герметичной распаечной коробке IP65.
5. Инструментальный замер сопротивления: измерение контура прибором М416, ИС-20 или Sonel по трехпроводной схеме с выносными токовым и потенциальным зондами. Сопротивление обязано быть ниже 10 Ом (или 4 Ом для газа).

Типичные ошибки при устройстве заземления

Техника безопасности при монтаже и эксплуатации

При забивании уголков кувалдой обязательно надевайте защитные очки и перчатки, а на верхний торец уголка надевайте направляющую насадку («бабку»), чтобы исключить расплющивание металла. При монтаже перфоратором SDS-Max работайте только на устойчивой стремянке или подмостях, контролируя вертикаль стержня, чтобы не согнуть муфтовое соединение. В электрощите главная заземляющая шина (ГЗШ) должна быть изготовлена из меди или стали (алюминий запрещен) и иметь надежную маркировку PE.
