Расчет сечения кабеля по мощности и току: формулы, таблицы ПУЭ, выбор автомата

Правильный выбор сечения токопроводящей жилы кабеля — фундаментальная основа пожарной безопасности домашней электропроводки. Если занизить сечение, медная жила под нагрузкой от современных энергоемких электроприборов (индукционной плиты, проточного водонагревателя, духовки) начнет разогреваться до температур свыше 70–80 °C. Это приводит к оплавлению ПВХ-изоляции, токсичному задымлению, короткому замыканию и пожару внутри строительных конструкций.

С другой стороны, избыточное завышение сечения (например, прокладка 4 мм² на обычные розетки) неоправданно удорожает смету в 2–3 раза и создает серьезные проблемы при монтаже: толстый жесткий провод практически невозможно аккуратно уложить в стандартный подрозетник глубиной 45 мм. В этом практическом руководстве мы разберем расчет сечения по току и мощности, проверку на падение напряжения на длинных линиях по нормам ПУЭ 7 (таблицы 1.3.4–1.3.5) и СП 256.1325800.2016.

3 сценария расчета кабельных линий с точными цифрами

• Выделенная линия индукционной варочной панели мощностью 7,2 кВт (однофазная сеть 220 В). Расчетный рабочий ток при коэффициенте мощности cosφ = 0,98 составляет I = 7200 / (220 · 0,98) ≈ 33,4 А. По таблице 1.3.4 ПУЭ для закрытой прокладки в штробе кабель сечением 4 мм² держит до 32 А (работа на опасном пределе!). Поэтому выбирается кабель ВВГнг-LS сечением строго 3×6,0 мм² (допустимый длительный ток 40 А) и автоматический выключатель номиналом C32 (32 А). О защите в щитке читайте в статье как подключить УЗО и автомат.
• Стандартная розеточная группа кухни (чайник 2,0 кВт + микроволновка 1,2 кВт + мультиварка 0,9 кВт). Суммарная пиковая мощность 4,1 кВт, расчетный ток около 18,6 А. Стандартное решение: кабель ВВГнг-LS сечением 3×2,5 мм² (длительный ток в штробе 25 А). Защита линии — автоматический выключатель номиналом строго C16 (16 А). Автомат на 16 А гарантированно отсечет перегрузку до того, как провод 2,5 мм² начнет нагреваться. Технологию скрытого монтажа трасс изучайте в руководстве штробление стен под проводку.
• Кабельная трасса от домового щита к бане или мастерской на участке (длина линии L = 50 м). Нагрузка: электрическая каменка 4,5 кВт + освещение (ток I = 21,5 А). По тепловому нагреву достаточно сечения 2,5 мм², однако расчет падения напряжения показывает потерю ΔU = 15,3 В (6,95%), что превышает предельный норматив ГОСТ 29322-2014 (не более 5%). Из-за просадки напряжения ТЭНы будут греть слабо, а двигатели насосов перегреваться. Требуется увеличение сечения до 3×4,0 мм² (потеря составит всего 3,8%). Проверку кабельных трасс проводите по инструкции как найти проводку в стене.

Формулы расчета силы тока по мощности

Прежде чем выбирать сечение жилы по таблицам ПУЭ, необходимо перевести суммарную электрическую мощность подключаемых приборов в амперы (силу тока):

Для однофазной сети 220 В:

I = P / (U · cosφ)

где:

• P — суммарная потребляемая мощность приборов в ваттах (Вт);
• U = 220 В (или 230 В по новому стандарту) — фазное напряжение сети;
• cosφ — коэффициент мощности (для чисто активных нагревательных приборов — утюгов, обогревателей, ламп — cosφ = 1,0; для приборов с электродвигателями и импульсными блоками питания — стиралок, кондиционеров, ПК — cosφ ≈ 0,85–0,95; при ориентировочном расчете принимают 0,95–1,0).

Для трехфазной сети 380 В:

I = P / (√3 · U_лин · cosφ) = P / (1,732 · 380 · cosφ) ≈ P / (658 · cosφ)

Быстрое эмпирическое правило для меди на 220 В: каждый 1 киловатт активной мощности создает ток приблизительно 4,54 А. Нагрузка 5 кВт соответствует току около 23 А.

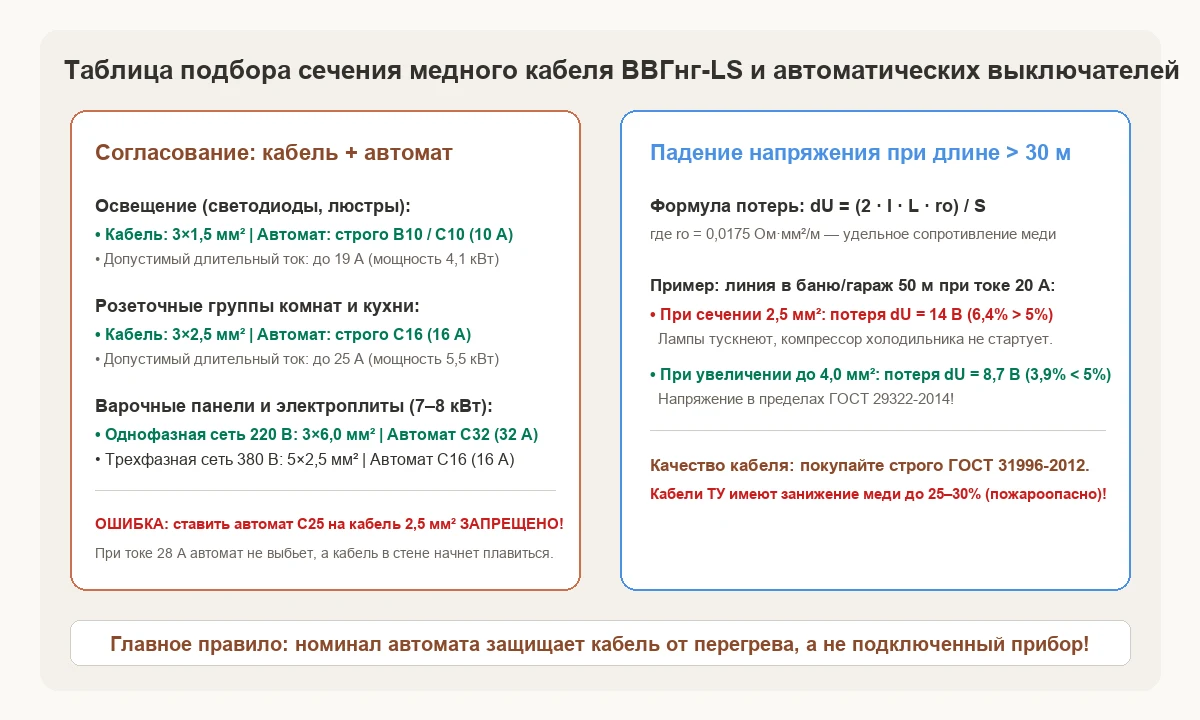

Таблица допустимых токов по ПУЭ 7 для медного кабеля ВВГнг-LS

Проверка кабеля на падение напряжения (потери в линии)

При большой длине кабельной трассы (от дома к хозблоку, насосу в скважине или беседке свыше 30–40 м) омическое сопротивление самой меди становится существенным. Падение напряжения в двухпроводной однофазной линии рассчитывается по формуле:

ΔU = (2 · I · L · ρ) / S

где:

• I — расчетный ток нагрузки в амперах;
• L — длина кабельной линии в метрах;
• ρ = 0,0175 Ом·мм²/м — удельное сопротивление электротехнической меди при комнатной температуре;
• S — сечение жилы в мм²;
• множитель 2 учитывает удвоенную длину проводника (прямой фазный и обратный нулевой провод).

Практический пример: линия на насосную станцию длиной L = 40 м, пусковой ток насоса I = 16 А. Проверяем кабель S = 1,5 мм²:

ΔU = (2 · 16 · 40 · 0,0175) / 1,5 = 22,4 / 1,5 ≈ 14,93 В.

Относительная потеря: (14,93 / 220) · 100% ≈ 6,8%. Это недопустимо: при просадке напряжения более 5% пусковой конденсатор насоса не сможет развить крутящий момент, двигатель будет гудеть и сгорит. Увеличиваем сечение до S = 2,5 мм²: ΔU = 22,4 / 2,5 = 8,96 В (4,07% < 5%) — линия полностью удовлетворяет ГОСТ.

Почему кабель ТУ опасен: занижение сечения

На строительных рынках часто продают кабель с маркировкой «ТУ» (технические условия) вместо «ГОСТ 31996-2012». Недобросовестные заводы экономят медь: под маркировкой 3×2,5 мм² фактически продается провод с диаметром жилы 1,55 мм (вместо нормативных 1,78 мм). Фактическое сечение составляет всего S = π · (1,55/2)² ≈ 1,88 мм² (занижение на 25%!).

Такой провод при нагрузке 20 А будет греться как утюг, а автомат C16 не защитит его вовремя. Всегда измеряйте диаметр жилы штангенциркулем перед покупкой бухты!

Сравнение марок силовых кабелей для внутренней проводки

Вилка цен на силовой кабель ГОСТ 31996 (Октябрь 2026)

• ВВГнг-LS 3×1,5 мм² (освещение): 54 – 75 руб./метр (бухта 100 м — 5 400 – 7 500 руб.).
• ВВГнг-LS 3×2,5 мм² (розеточные группы): 88 – 115 руб./метр (бухта 100 м — 8 800 – 11 500 руб.).
• ВВГнг-LS 3×4,0 мм² (электроплиты до 7 кВт, мощные бойлеры): 135 – 175 руб./метр.
• ВВГнг-LS 3×6,0 мм² (ввод в квартиру, варочные панели 8+ кВт): 195 – 260 руб./метр.

Чек-лист проверки кабеля перед монтажом

1. Замер диаметра жилы штангенциркулем: для сечения 1,5 мм² диаметр жилы должен быть не менее 1,38 мм; для 2,5 мм² — не менее 1,78 мм; для 4,0 мм² — не менее 2,25 мм; для 6,0 мм² — не менее 2,76 мм.
2. Цвет и гибкость меди: медь должна быть ярко-розовой, блестящей и пластичной. Тусклый, темный или ломкий металл говорит о вторичной переплавке с примесями железа (высокое сопротивление).
3. Маркировка по длине оболочки: четкая несмываемая заводская печать через каждый метр: название завода, марка кабеля (ВВГнг(А)-LS), ГОСТ 31996-2012, год выпуска.
4. Заполнение между жилами: круглая оболочка кабеля должна легко отделяться от изоляции жил, не слипаясь с ними при разделке стриппером.
5. Изоляция жил: толщина радиальной изоляции каждой жилы по ГОСТ должна составлять не менее 0,6 мм для сечений до 2,5 мм² и не менее 0,7 мм для 4–6 мм².

Типичные ошибки при расчете и выборе сечения кабеля

Безопасность и правила монтажа

Монтаж кабельных линий производится в обесточенном состоянии. Прокладка кабелей в стенах выполняется строго вертикально и горизонтально с отступом 15–20 см от потолка и углов. Диагональная штробовка категорически запрещена: в будущем при сверлении стены под картину или карниз вы гарантированно пробьете скрытый провод сверлом.

В деревянных каркасных домах скрытая проводка по ПУЭ 7.1.38 допускается только в сплошных стальных локализационных трубах с толщиной стенки от 2,5–3 мм. Гофрированные пластиковые трубы в деревянных перекрытиях от дуги короткого замыкания не защищают!
