Как подключить УЗО и автомат в щитке: схемы, номиналы, типичные ошибки

Устройство защитного отключения (УЗО, или выключатель дифференциального тока ВДТ) — главный защитный элемент современной домашней электропроводки. Если обычный автоматический выключатель защищает исключительно кабель от перегрузки по току и короткого замыкания, то УЗО спасает жизнь человека при случайном прикосновении к оголенной фазе или пробое изоляции на металлический корпус стиральной машины, бойлера или духовки.

Однако в электромонтаже действует жесткое правило: УЗО не имеет встроенного расцепителя сверхтока и при коротком замыкании просто сгорит. Поэтому УЗО всегда монтируется в неразрывной связке с автоматическим выключателем. В этом практическом руководстве мы разберем согласование номиналов токов по ПУЭ 7-го издания (пп. 7.1.71–7.1.86), разводку нулевых проводников и схемы защиты для квартир и загородных домов.

3 сценария подключения УЗО и автоматов с точными параметрами

• Выделенная линия для стиральной машины и бойлера в ванной комнате. Мокрая зона с повышенной опасностью поражения током. Нагрузка: ТЭН бойлера 2,0 кВт + стиральная машина 2,2 кВт (суммарный ток до 19 А, одновременная работа ограничена). Кабель ВВГнг-LS 3×2,5 мм². В щитке: автоматический выключатель номиналом 16 А (характеристика B или C) и двухполюсное УЗО 25 А с током утечки строго 10 мА (тип А). Монтаж розетки для приборов описан в статье как заменить розетку.
• Групповая защита розеточных линий квартиры (кухня + две комнаты). Три независимые кабельные линии 3×2,5 мм², защищенные тремя автоматами по 16 А. Перед ними на DIN-рейке монтируется одно общее двухполюсное УЗО номиналом 40 А с током утечки 30 мА (тип А). Суммарная токовая нагрузка на УЗО ограничена вышестоящим вводным автоматом квартиры на 32 А или 40 А. Безопасная прокладка кабелей в стенах рассмотрена в руководстве штробление стен под проводку.
• Вводно-распределительный щит частного дома с трехфазным вводом 15 кВт. Вводной 3-полюсный автомат 25 А, четырехполюсное селективное противопожарное УЗО 40 А или 63 А с током утечки 100–300 мА (тип S с временной задержкой срабатывания 40–500 мс, чтобы при аварии в розетке выбивало только групповое УЗО 30 мА, а не весь дом). Проверку скрытых трасс проводите по инструкции как найти проводку в стене.

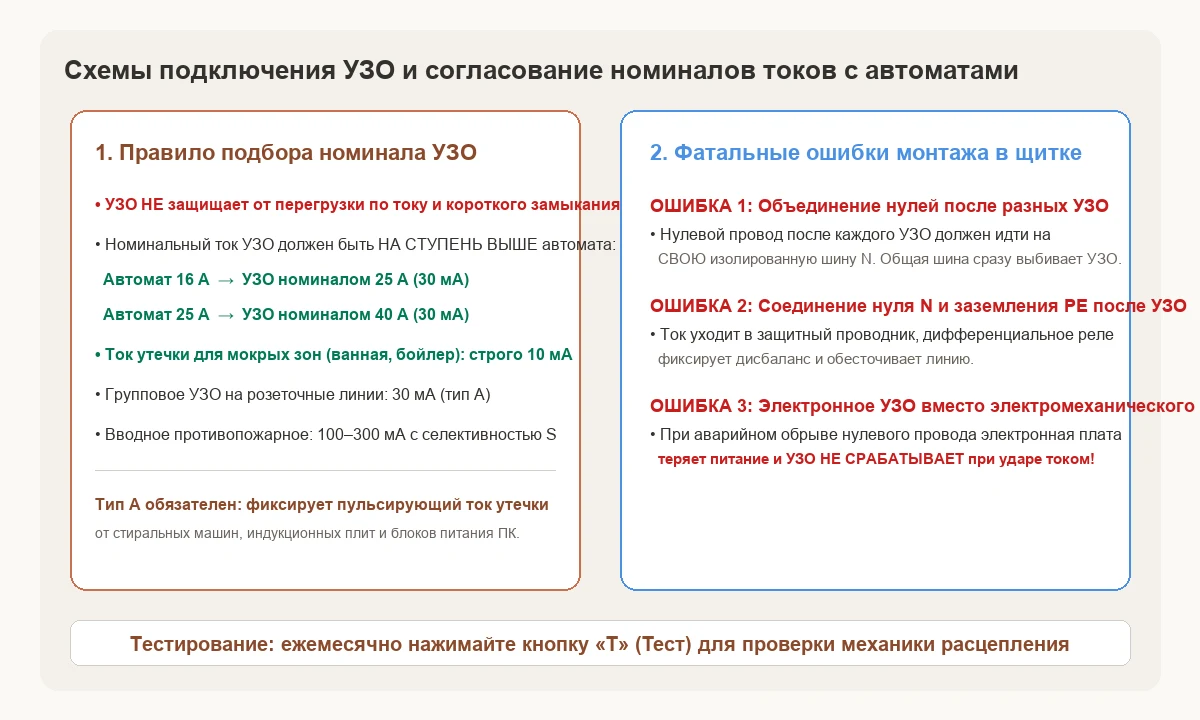

Правило согласования номиналов: почему УЗО берут на ступень выше

Номинальный рабочий ток УЗО (например, 16 А, 25 А, 40 А, 63 А) — это не ток его срабатывания, а максимальный длительный ток, который способны выдержать его внутренние силовые контакты без перегрева, слипания и разрушения.

Обычный автоматический выключатель номиналом 16 А с тепловым расцепителем по ГОСТ Р 50345 при токе 1,13·In (18,1 А) не отключается вовсе, а при токе 1,45·In (23,2 А) может отключаться в течение целого часа. Если поставить УЗО с тем же номиналом 16 А, оно этот час будет работать с 45%-ным перегрузом, что приведет к обугливанию корпуса. Поэтому действует фундаментальное правило электромонтажа:

I_n(УЗО) ≥ I_n(АВ) + 1 ступень номинального ряда

Если линию защищает автомат на 16 А, УЗО берут на 25 А. Если автомат на 25 А — УЗО берут на 40 А. Если за одним УЗО стоит группа из нескольких автоматов (например, 16 А + 16 А + 10 А), номинал УЗО должен быть равен или выше номинала вводного автомата, ограничивающего общий ток на этой группе.

Тип А против типа АС: в чем критическая разница?

• Тип АС: реагирует только на чистый синусоидальный переменный ток утечки. Дешевле на 30–40%, но устарел: пригоден только для ламп накаливания и простых ТЭНов.
• Тип А: реагирует как на переменный, так и на пульсирующий постоянный ток утечки. Вся современная бытовая техника (стиральные машины с инверторным мотором, микроволновки, импульсные блоки питания ПК, светодиодные драйверы, индукционные плиты) в случае пробоя выдает именно выпрямленный пульсирующий ток. УЗО типа АС такой ток просто «не видит» и не отключит питание при ударе током! В квартирах необходимо ставить строго УЗО типа А.

Расчет естественного фонового тока утечки сети

Чтобы избежать ложных отключений исправной техники, номинальный дифференциальный отключающий ток УЗО I_Δn должен втрое превышать суммарный естественный ток утечки сети по ПУЭ 7.1.83:

I_Δn ≥ 3 · (I_утеч.нагр + I_утеч.сети)

где фоновый ток утечки электроприемников принимается из расчета 0,4 мА на 1 А тока нагрузки, а утечка кабеля — 10 мкА (0,01 мА) на 1 метр длины фазного проводника.

Практический расчет: для группы из трех розеточных линий суммарной длиной L = 120 м с током включенных приборов I = 16 А:

I_фон = (120 · 0,01) + (16 · 0,4) = 1,2 + 6,4 = 7,6 мА.

Требуемый порог УЗО: I_Δn ≥ 3 · 7,6 = 22,8 мА. Отсюда следует, что УЗО на 30 мА будет работать стабильно, а попытка поставить сверхчувствительное УЗО на 10 мА на общую группу неизбежно приведет к постоянным ложным срабатываниям без всяких аварий.

Сравнение 4 моделей надежных двухполюсных УЗО (тип А, 30 мА)

Вилка цен на модульное защитное оборудование (Октябрь 2026)

• Электромеханические УЗО бюджетного класса (1 300 – 2 200 руб.): бренды IEK, EKF, TDM, DEKraft. Надежная дифференциальная защита, выдерживают номинальные токи, оптимальны для типового ремонта.
• Средний профессиональный сегмент (2 500 – 4 800 руб.): Systeme Electric (линейки City9, Resi9), Chint. Корпуса из негорючего полиамида, серебряные напайки контактов, предельная коммутационная способность 6 кА.
• Премиальные европейские бренды (5 500 – 9 800 руб.): ABB, Legrand, Hager. Максимальная надежность дугогасительных камер и точность калибровки тороидального трансформатора тока.

Чек-лист проверки УЗО и автоматов перед установкой

1. Электромеханическое или электронное: проверьте схему на корпусе. На схеме электромеханического УЗО трансформатор соединен напрямую с реле расцепления (нет треугольника усилителя и питания от фазы). Простой тест батарейкой: при подключении батарейки 1,5 В к полюсам взведенное электромеханическое УЗО мгновенно сщелкивает без подачи 220 В!
2. Тип дифференциального тока: значок синусоиды в рамке с пульсирующей полуволной (маркировка «А»). Избегайте чистого «АС» для розеточных сетей.
3. Кнопка «ТЕСТ»: исправность кнопки и встроенного нагрузочного резистора проверяется сразу после подачи напряжения на входные клеммы.
4. Момент затяжки клемм: винтовые клеммы модульных аппаратов должны затягиваться динамометрической отверткой с усилием 2,0–2,5 Н·м (для предотвращения ослабления контакта и нагрева шины).
5. Отдельная нулевая шина: для каждого УЗО в щитке должна быть выделена собственная изолированная нулевая шина N (на DIN-рейку или в кросс-модуль).

Типичные ошибки при подключении УЗО и автоматов

Электробезопасность при сборке щита

Все монтажные работы в электрическом щитке производятся СТРОГО при снятом напряжении на вводном кабеле. Перед началом работы обязательно проверьте отсутствие напряжения двухполюсным указателем напряжения или мультиметром (обычная индикаторная отвертка может давать ложноотрицательный результат при наведенном потенциале!).

Используйте изолированный инструмент с рукоятками, сертифицированными на напряжение до 1000 В (значок треугольника 1000V по ГОСТ IEC 60900-2019). Не допускайте оголения токоведущих жил за пределами корпуса модульного автомата более чем на 1 мм.
