Повесить люстру — работа на час, если потолок бетонный, крюк на месте и проводка в порядке. Сложности начинаются, когда крюка нет, перекрытие оказывается пустотной плитой, а потолок уже натяжной. Ниже — как рассчитать крепление под вес люстры, чем сверлить и во что крепить на бетонном потолке, что делать с натяжным и как безопасно подключить провода. И сразу граница: мы говорим о замене светильника на готовом выводе кабеля. Новая линия, перенос выключателя, работы в щите — это работа электрика.
Что можно сделать самому, а что нет
Можно: снять старую люстру, закрепить крюк или монтажную планку, подключить новую люстру к существующему выводу, если проводка исправна и понятно, какой провод куда идёт.
Зовите электрика, если:
- из потолка выходит алюминиевый провод, обломанный под корень, или провод с потрескавшейся, обугленной изоляцией;
- проводов больше, чем ожидаете, и непонятно, откуда они приходят;
- нужно перенести точку вывода, добавить линию или поменять выключатель на другой тип;
- при отключённом выключателе светильник продолжает светиться или мигать — это может быть и светодиодная лампа, и неправильная схема подключения выключателя;
- в щите нет подписей, и найти нужный автомат не получается.
Рассчитать крепление под вес люстры
Требование к креплению светильников задаёт ПУЭ, пункт 6.6.9: приспособление для подвеса должно в течение 10 минут выдерживать без повреждений и остаточной деформации нагрузку, равную пятикратной массе светильника, а для сложных многоламповых люстр массой 25 кг и больше — двукратную массу люстры плюс 80 кг.
| Масса люстры | Нагрузка, которую должно выдержать крепление |
|---|---|
| 3 кг | 3 × 5 = 15 кг |
| 6 кг | 6 × 5 = 30 кг |
| 12 кг | 12 × 5 = 60 кг |
| 30 кг, многоламповая | 30 × 2 + 80 = 140 кг |
Массу люстры ищите в паспорте или взвесьте её в коробке на напольных весах. Нагрузку на анкер или дюбель берите из паспорта крепежа для вашего основания — бетон, пустотная плита, гипсокартон — и сравнивайте с цифрой из таблицы. Анкер-крюк без маркировки и без паспорта с рынка — лотерея.
Крюк или монтажная планка
- Крюк — для подвесных люстр на цепи или штанге. Крюк в потолке должен быть изолирован от корпуса люстры: ПУЭ 7.1.70 допускает в помещениях без повышенной опасности подвесные светильники без зажима защитного проводника при условии, что крюк изолирован. Обычно на крюк надевают термоусадочную или ПВХ-трубку.
- Монтажная планка — для потолочных люстр и светильников, прилегающих к потолку. Планку крепят двумя–четырьмя анкерами, и нагрузка делится между ними.
- Крестообразная планка — для тяжёлых потолочных люстр с большой чашей.
Люстру продают с тем креплением, под которое она рассчитана. Если в комплекте планка, а в потолке торчит крюк, крюк не выдёргивают: его подгибают или отпиливают, чтобы не мешал.
Инструмент и материалы
- Двухполюсный указатель напряжения — не индикаторная отвёртка. Отвёртка реагирует на наведённое напряжение и молчит при плохом контакте. Указатель стоит 500–2 000 ₽ и нужен для любой работы с электрикой.
- Перфоратор или ударная дрель с бурами по бетону 6–10 мм под выбранный анкер. Перфоратор 1300 Вт SDS+ на 3 Дж сверлит отверстия под анкеры в бетоне в режиме удар + сверление и в режиме без удара — пригодится для гипсокартона и фанеры. Другие модели — в разделе перфораторов. Какой бур взять под анкер — в статье как выбрать бур для перфоратора.
- Анкер-крюк или анкеры для планки — по паспорту под ваше основание. Ориентир цены: анкер-крюк 50–500 ₽, закладная под люстру для натяжного потолка 150–1 500 ₽.
- Клеммы. Для медных жил подходят рычажные или пружинные клеммы подходящего сечения. Для алюминия — только серии, которые производитель прямо допускает для Al, с контактной пастой.
- Стремянка с площадкой, фонарь на голову, очки, отвёртки, стриппер или нож.
- Помощник — держать тяжёлую люстру, пока подключаете провода.
Снять напряжение
- Проверьте указатель на заведомо живой розетке.
- Отключите автомат освещения этой комнаты. Выключателя на стене недостаточно: он может разрывать не фазный провод, а ноль, если его когда-то подключили неправильно, и тогда фаза в потолке остаётся.
- Повесьте на щит записку, чтобы автомат никто не включил.
- Включите все клавиши настенного выключателя — иначе выключатель сам разорвёт фазу и проверка ничего не покажет даже при ошибочно выбранном автомате. Только после этого проверьте указателем отсутствие напряжения между всеми проводами в потолке попарно, а если есть PE — между каждым проводом и PE.
- Снова проверьте указатель на живой точке.
Работать в темноте с проводами неудобно, а с фонарём в зубах — опасно. Нужен налобный фонарь или переноска, включённая в розетку другой линии.
Что за провода в потолке
В современном трёхжильном кабеле: коричневый, чёрный или белый — фаза (L), синий — рабочий ноль (N), жёлто-зелёный — защитный проводник (PE). Если выключатель двухклавишный, из потолка выходят две фазы (L1 и L2), ноль и, если есть, PE. В старых домах цвета бывают любыми, провода — двумя, и понять, где что, можно только проверкой: поочерёдно включая автомат и клавиши выключателя, определить указателем фазные провода, затем снова всё отключить.
Если жёлто-зелёный провод в потолке есть, его подключают к клемме заземления люстры (значок ⏚) — это требование ПУЭ 7.1.68 для металлических корпусов светильников. Если PE в потолке нет, нельзя ставить перемычку от ноля к клемме заземления люстры: при обрыве ноля корпус окажется под фазным напряжением.
Как повесить люстру на бетонный потолок
Монолит или пустотная плита

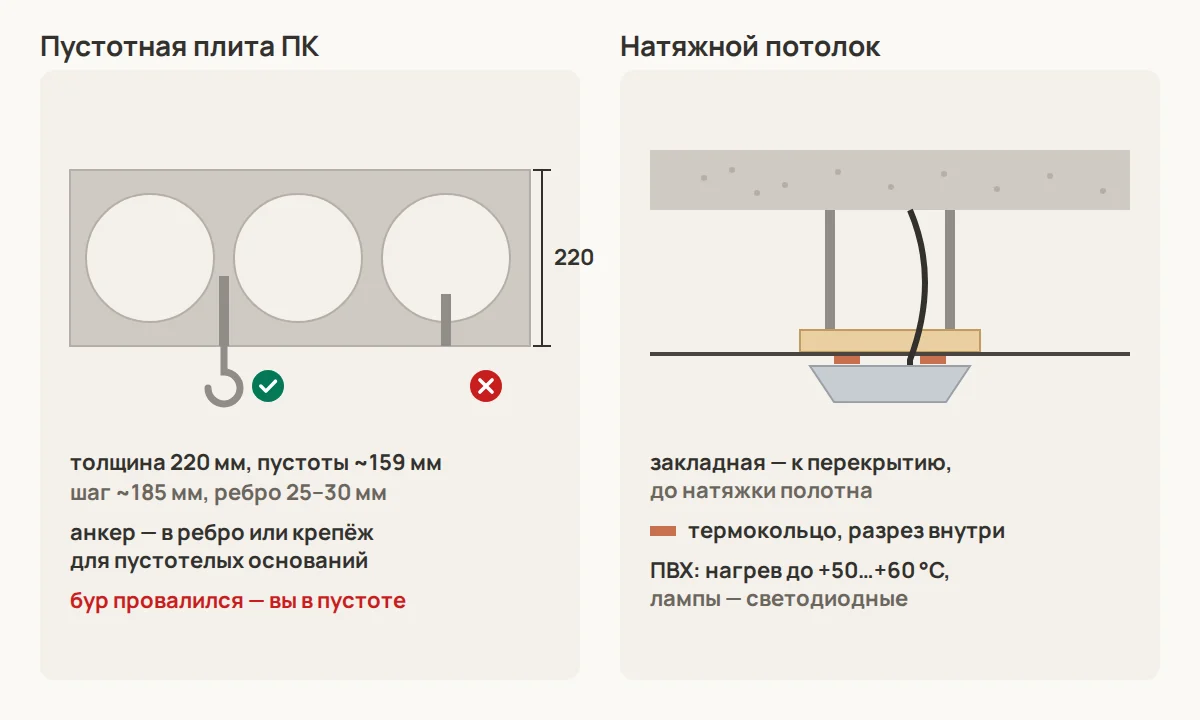

В панельных домах перекрытия чаще всего — многопустотные плиты ПК толщиной 220 мм с круглыми пустотами диаметром около 159 мм. Бетона под пустотой всего около 30 мм, а ребро между пустотами узкое. Обычный распорный анкер, попавший в пустоту, почти ничего не держит.
- Когда бур сначала идёт туго, а потом резко проваливается на глубине 3–4 см — вы в пустоте.
- Шаг пустот около 185 мм, а ребро бетона между ними всего 25–30 мм. Чтобы попасть в ребро, смещайтесь поперёк плиты на 8–10 см и проверяйте тонким буром. Направление пустот видно по торцу плиты на балконе или по швам между плитами на потолке.
- Если точка люстры неизбежно приходится на пустоту, используют анкеры для пустотелых оснований — складные металлические, раскрывающиеся за стенкой. Нагрузку для них берут из паспорта именно для пустотной плиты.
- Плиты ПК армированы предварительно напряжённой арматурой. Если бур упёрся в металл, не пытайтесь его пройти: остановитесь и сместите отверстие. Расширять и долбить отверстие в плите нельзя.
Монолитный потолок проще: анкер-крюк или анкеры для планки ставятся в любое место, кроме арматуры. Как сверлить бетон и что делать, если бур попал в арматуру, — в статье как сверлить бетон перфоратором.
Пошагово: люстра на крюк
- Отключите и проверьте напряжение, снимите старую люстру.
- Если крюк старый, покачайте его. Советский крюк, забетонированный в потолок, обычно держит хорошо; шатающийся заменяют.
- Разметьте отверстие рядом с выводом кабеля, но не над ним: кабель в пустоте плиты или в штробе идёт от вывода в сторону, и бур может его зацепить.
- Просверлите отверстие диаметром и глубиной по паспорту анкера, выдуйте пыль.
- Вбейте анкер-крюк и закрутите до распора — крюк должен перестать проворачиваться.
- Наденьте на крюк изолирующую трубку.
- Соберите люстру на полу: плафоны, лампы, цепь.
- Подвесьте люстру на крюк — помощник держит её, пока вы подключаете провода.
- Соедините провода клеммами: фаза с фазой, ноль с нолём, PE — с клеммой заземления.
- Уберите соединения в чашу, поднимите и закрепите чашу.
Пошагово: люстра на планку
- Приложите планку к потолку так, чтобы вывод кабеля оказался в её центральном отверстии, разметьте точки крепления.
- Просверлите отверстия под анкеры, установите их. Проверьте каждое: если анкер провернулся или вышел, это место не держит — ищите новое.
- Прикрутите планку, проверьте её рукой.
- Подключите люстру и закрепите её декоративными гайками или винтами на планке.
Как повесить люстру на натяжной потолок
Натяжное полотно ничего не держит. Люстра всегда крепится к перекрытию — через закладную, установленную до натяжки полотна. Это фанерная или металлическая площадка, либо регулируемая универсальная закладная, выставленная точно на будущий уровень полотна.
Если закладная уже есть
- Найдите закладную: её место обычно отмечают, а через полотно она прощупывается рукой или видна в свете фонаря.
- Наклейте на полотно термокольцо — пластиковое кольцо чуть меньше диаметра чаши люстры. Дождитесь, пока клей схватится.
- Прорежьте полотно строго внутри кольца. Без кольца отверстие в ПВХ расползётся.
- Выньте кабель, прикрутите планку люстры к закладной через отверстие, подключите провода, закройте чашей.
Если потолок уже натянут, а закладной нет
Иногда рядом есть отверстие от точечного светильника, через которое можно добраться до перекрытия и поставить крепление. Но чаще правильный вариант — позвать монтажников натяжного потолка: они снимут полотно с угла, поставят закладную и натянут обратно. Самостоятельно греть полотно строительным феном и снимать с профиля не стоит: оно рвётся, растягивается и может не встать на место.
Нагрев
ПВХ-полотно держит нагрев примерно до +50…+60 °C (точнее — в паспорте полотна), выше оно желтеет и провисает. Под натяжным потолком ставьте светодиодные лампы. Лампы накаливания и галогенки допустимы только если люстра это разрешает и плафоны направлены вниз, на расстоянии от полотна. Закрытый плафон, направленный вверх, греет плёнку даже при небольшой мощности.
Гипсокартонный потолок
Лёгкие светильники крепят к ГКЛ специальными дюбелями для пустотелых конструкций — в пределах нагрузки из их паспорта. Люстру нормального веса крепят к профилю каркаса или к закладной, поставленной при монтаже, а если их нет — длинными анкерами сквозь гипсокартон в бетонное перекрытие. Подробнее о креплении тяжёлых предметов к ГКЛ — в статье о полках: полки на стену своими руками.
Подключение: как соединять провода
- ПУЭ 2.1.21 требует соединять жилы опрессовкой, сваркой, пайкой или сжимами (винтовыми, болтовыми и т. п.). Современные пружинные и рычажные клеммы — тоже сжимы, если применены по инструкции производителя. Голая скрутка, замотанная изолентой, — не соединение.
- Клемма должна подходить по сечению, числу жил и типу провода. Многопроволочные жилы люстры в некоторые клеммы вставляют только с наконечником — смотрите инструкцию.
- Длину зачистки указывают на клемме, обычно 10–12 мм. Лишняя голая медь из клеммы торчать не должна.
- Соединения оставляют доступными — в чаше люстры, а не в пустоте над полотном без доступа.
- Медь с алюминием напрямую не соединяют. Как быть с алюминиевой проводкой, подробно разобрано в статье как заменить розетку.
После сборки включите автомат и проверьте работу всех клавиш выключателя. Если при выключенном выключателе светодиодные лампы слабо светятся или мигают, возможны две причины: выключатель с подсветкой или выключатель разрывает ноль вместо фазы. Во втором случае зовите электрика: фаза остаётся на люстре даже при выключенном свете.
Типичные ошибки
| Ошибка | Что будет | Как правильно |
|---|---|---|
| Отключили только выключателем | Удар током, если выключатель рвёт ноль | Отключить автомат и проверить указателем |
| Пластиковый дюбель в пустоте плиты | Люстра падает через неделю или через год | Анкер в тело плиты или крепёж для пустотелых оснований по паспорту |
| Крепление без запаса по массе | Анкер вытягивается от раскачивания | Крепление на пятикратную массу люстры по ПУЭ 6.6.9 |
| Скрутка под изолентой | Нагрев, запах, потемнение изоляции | Клеммы, опрессовка или пайка |
| Ноль в клемму заземления | Корпус под напряжением при обрыве ноля | PE только к PE, без PE — клемма свободна |
| Люстра на натяжном полотне без закладной | Полотно рвётся, люстра падает | Закладная к перекрытию до натяжки |
| Отверстие в полотне без термокольца | Разрыв полотна от отверстия | Сначала кольцо, потом разрез внутри |
| Галогенки в закрытом плафоне под ПВХ | Жёлтое пятно и провис полотна | Светодиодные лампы, плафоны вниз |
Безопасность
- Все работы — при отключённом автомате и после проверки двухполюсным указателем, до и после измерения.
- При сверлении потолка — очки: пыль и крошка летят в лицо. Перфоратор держите двумя руками, стоя на устойчивой стремянке, а не на стуле.
- Не сверлите в створе вывода кабеля и по прямой между выводом и выключателем: там может идти провод.
- Тяжёлую люстру поднимают вдвоём, один держит, второй подключает. Висящая на проводах люстра рвёт контакты.
- Если что-то пошло не по плану — обгоревшая изоляция, непонятные провода, фаза при выключенном выключателе — остановитесь и зовите электрика.
Частые вопросы
Можно ли повесить люстру без крюка?
Да, на монтажную планку, если конструкция люстры это предусматривает. Большинство потолочных люстр продаются именно с планкой. Подвесные на цепи — на крюк.
Какой вес выдержит анкер-крюк?
Столько, сколько написано в его паспорте для вашего основания. По ПУЭ крепление должно держать пятикратную массу люстры: для люстры 6 кг это 30 кг. Для пустотной плиты и для бетона нагрузки разные.
Как повесить люстру на натяжной потолок, если закладной нет?
Надёжно — только поставив закладную к перекрытию. Для этого полотно частично снимают, и эту работу лучше доверить монтажникам натяжных потолков. Крепить люстру к полотну или к термокольцу нельзя.
Что делать, если в потолке два провода, а у люстры три?
Если у люстры есть провод заземления, а в потолке PE нет, его оставляют неподключённым и изолируют. Соединять его с нолём нельзя. Если у люстры два фазных провода под две клавиши, а выключатель одноклавишный, их соединяют вместе и подключают к одной фазе.
Можно ли не отключать автомат, если выключатель выключен?
Нет. Выключатель мог быть подключён в разрыв ноля, и тогда фаза остаётся на проводах в потолке. Отключайте автомат и проверяйте указателем.
