Штробление стен под проводку болгаркой: чем и как штробить

Штробление стен под проводку — это прорезание в стене узкой канавки, в которую укладывают кабель, а затем закрывают штукатуркой. Работа пыльная и шумная, но вполне по силам домашнему мастеру, если заранее продумать трассы, выбрать инструмент и знать, где штробить нельзя совсем. Инструкция для тех, кто меняет проводку в квартире или частном доме, переносит розетки и выключатели или прокладывает новую линию.

Важно: сама электромонтажная часть — выбор сечения кабеля, автоматов, подключение щитка — выходит за рамки статьи. Если вы не уверены в своих знаниях, эту часть работы должен выполнять электрик с допуском.

Чем штробить: варианты инструмента

Для квартиры или дома связка «болгарка + перфоратор» — самый доступный вариант. Её и разберём.

Что понадобится

• Болгарка 125 мм, например HAMMER USM950E (950 Вт, регулировка оборотов). Другие модели — в разделе УШМ (болгарки).
• Алмазный диск по бетону 125 мм, сегментный или турбо, с посадкой 22,23 мм. Для кирпича и бетона сегментный диск лучше отводит тепло и пыль.
• Перфоратор SDS-plus с режимом долбления, например перфоратор Славмаш 1300 Вт SDS-plus: 3 Дж, бур по бетону до 26 мм, три режима — сверление, сверление с ударом и долбление. Раздел — перфораторы и отбойные молотки.
• Лопаточное или плоское долото SDS-plus шириной примерно под штробу, коронка для подрозетников.
• Строительный пылесос — очень желательно.
• Детектор скрытой проводки (или многофункциональный детектор металла и проводки), уровень, рулетка, маркер.
• Защита: респиратор FFP2/FFP3, закрытые очки, наушники, перчатки.

Шаг 1. Выясните, можно ли штробить эту стену

Это главный вопрос, и начинать надо с него, а не с разметки.

• Панельные дома. В панельных домах штробить несущие панели и плиты перекрытий под проводку запрещено правилами эксплуатации жилфонда (постановление Госстроя № 170); перед работой уточните в управляющей компании. На практике проводку ведут в перегородках, в стяжке, в коробах, за гипсокартоном или по потолку в гофре над подвесным потолком.
• Монолитные дома. Резать и выбивать арматуру нельзя. Если при штроблении показался металл — остановитесь и уводите трассу.
• Кирпичные дома и перегородки обычно штробят без проблем, соблюдая правила трассировки.

Если сомневаетесь, несущая стена или нет, — не штробите, пока не выяснили. Повреждение несущих конструкций может обернуться предписанием о восстановлении за ваш счёт.

Шаг 2. Трассировка: как вести штробы

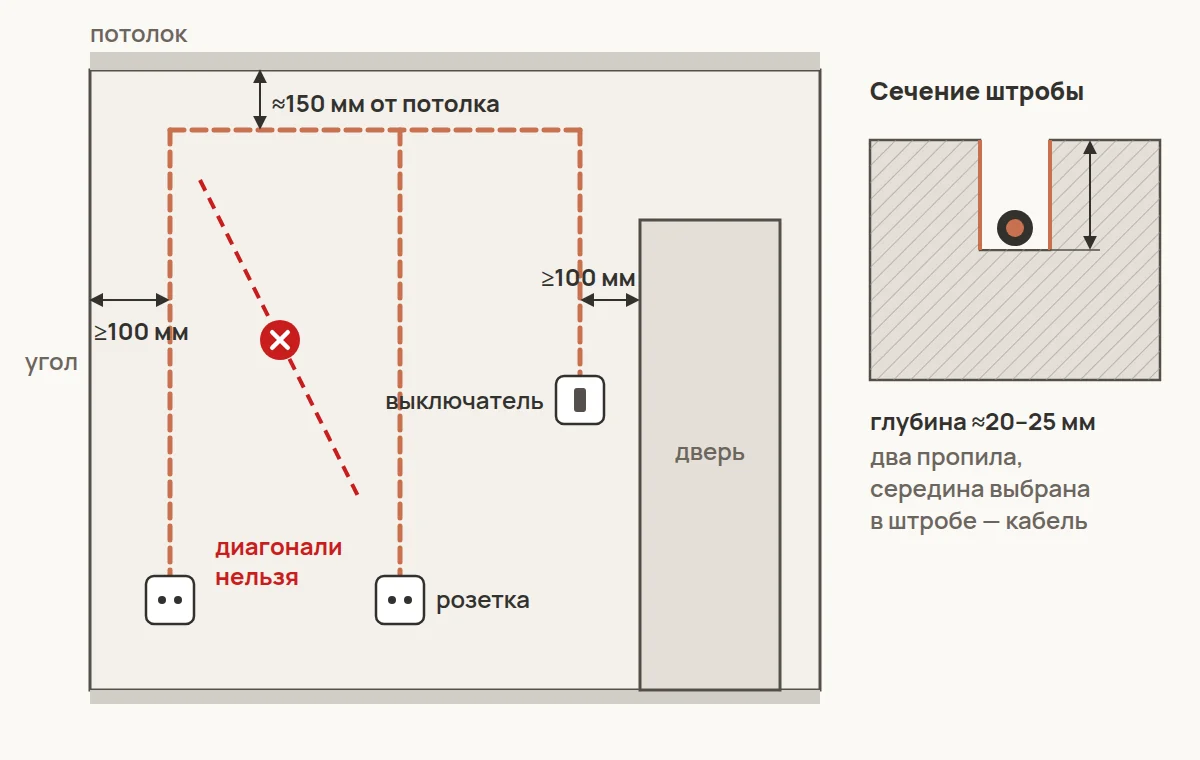

Главное правило скрытой проводки: трассы идут только вертикально и горизонтально, параллельно линиям стен, пола и потолка. Никаких диагоналей и «коротких путей»: через год вы или следующий хозяин будете вешать полку и должны заранее понимать, где может идти кабель.

Распространённые ориентиры, которые приводят электромонтажные руководства (точные требования для вашего объекта уточняйте у проектировщика или электрика):

Горизонтальные трассы стараются вести под потолком, а к розеткам и выключателям спускаться вертикально. Длинные горизонтальные штробы посередине стены — плохая идея и с точки зрения прочности, и с точки зрения безопасности будущих отверстий.

Нарисуйте схему с размерами, сфотографируйте готовые штробы с кабелем до заделки и сохраните — это пригодится при любом ремонте.

Шаг 3. Найдите старую проводку

Прежде чем резать, пройдите детектором вдоль всех будущих трасс и отметьте старые кабели. Детектор лучше находит проводку под напряжением, поэтому один проход сделайте с включёнными автоматами. Резать стену, конечно, надо уже при отключённой группе. Старые трассы часто идут непредсказуемо, особенно в домах, где проводку уже переделывали. Удобно проверить от розеток и выключателей: вертикально вверх до потолка обычно идёт спуск.

Перед штроблением отключите автоматы на этой группе и убедитесь указателем напряжения, что напряжения нет.

Шаг 4. Разметка

По уровню проведите две параллельные линии на расстоянии, равном ширине штробы, — это линии резов. Отметьте центры подрозетников. Для подрозетника типовой глубины коронку подбирают под его диаметр.

Шаг 5. Два реза болгаркой

1. Установите алмазный диск по бетону, проверьте кожух. Подключите пылесос или организуйте его работу рядом с резом.
2. Сделайте первый рез по одной линии на нужную глубину. Если глубина больше, чем комфортно берёт диск за раз, режьте в два прохода.
3. Сделайте второй рез параллельно. Диск держите строго перпендикулярно стене: наклон — это боковая нагрузка на диск.
4. Диск ведите по направлению, при котором инструмент не «выталкивает» на вас. Держите болгарку двумя руками, стойте устойчиво, на стремянке — только на широкой устойчивой площадке.

Регулировка оборотов у болгарки при штроблении помогает меньше, чем при плитке: по бетону алмазный диск обычно работает на номинальных оборотах. Главное — не давить, давать диску резать и делать паузы, чтобы он остывал.

Шаг 6. Выборка перфоратором

Переключите перфоратор в режим долбления, установите лопаточное долото и выбейте материал между пропилами, держа долото под небольшим углом к стене. Так края остаются ровными, а стенка не выкрашивается за пределы разметки. Подрозетники высверливаются коронкой в режиме «сверление с ударом», а середину потом выбивают долотом.

Проверьте глубину: кабель должен полностью уходить в штробу и закрываться слоем штукатурки. Кабель в штробе крепят и замазывают, металлические скобы, способные повредить оболочку, не используют.

Шаг 7. Заделка

После укладки кабеля обеспыльте штробу пылесосом и прогрунтуйте её — иначе штукатурка хуже держится и может дать трещину по трассе. Кабель фиксируют гипсовыми «примазками» через 30–50 см, дают им схватиться и затем заполняют штробу штукатурной смесью заподлицо со стеной. Перед заделкой ещё раз сверьте фото трасс с планом и проверьте кабель мультиметром на целостность — вскрывать уже заштукатуренную штробу гораздо дольше, чем проверить заранее.

Пыль и пылесос

Штробление болгаркой — одна из самых пыльных ремонтных операций. Минеральная пыль бетона и кирпича может содержать кварц, вредный для лёгких при регулярном вдыхании.

• Работайте в респираторе FFP2 или FFP3 и закрытых очках.
• Используйте строительный пылесос с фильтром для мелкой пыли; бытовой пылесос быстро выходит из строя.
• Закройте двери, заклейте проёмы плёнкой, вынесите или укройте мебель.
• Проветривайте после работы, убирайте пыль пылесосом, а не веником.

Типичные ошибки

• Штробление несущих панелей и плит перекрытий в панельном доме.
• Диагональные трассы и трассы «как короче».
• Работа без поиска старой проводки и без отключения автоматов.
• Слишком глубокие штробы, особенно в тонких перегородках.
• Выбивание штробы боковой гранью диска болгарки вместо долота. Отрезной диск не рассчитан на боковую нагрузку.
• Работа без пылесоса и респиратора.

Безопасность

• Кожух болгарки всегда на месте, диск — по размеру инструмента.
• Работа — только при отключённой электрогруппе, проверенной указателем.
• Держите болгарку двумя руками, при заклинивании диска сразу отпустите кнопку.
• Меняйте диск и долото только при отключённом от сети инструменте.
• Работая над головой, надевайте очки даже при коротких операциях.

Подробнее о правилах — в статье о безопасности при работе с болгаркой. Если после штробления нужно облицевать стену плиткой, пригодится инструкция как резать плитку болгаркой.

Итог

Сначала выясните, можно ли вообще штробить стену, потом найдите старую проводку и отключите электричество, разметьте строго горизонтальные и вертикальные трассы с отступами от потолка, углов и проёмов, прорежьте два параллельных пропила болгаркой и выберите середину перфоратором. Пылесос, респиратор и очки — обязательная часть комплекта, а не опция.
