Схема подключения проходного выключателя: управление с 2 и 3 мест, перекрестный переключатель

В длинных коридорах, на двухмаршевых лестницах загородных коттеджей и в просторных спальнях классический выключатель крайне неудобен. Включив свет у входной двери, человеку приходится идти в темноте обратно после выключения люстры в конце коридора или вставать с кровати перед сном, чтобы погасить верхний свет у входа в комнату.

Эту задачу решает система проходных (перекидных) выключателей. В отличие от обычного выключателя, который просто разрывает или замыкает фазный провод, проходной механизм перекидывает контакт между двумя параллельными линиями. Светильник можно включить или выключить из любой точки независимо от текущего положения клавиш на других выключателях. В этом руководстве мы разберем схемы управления светом с 2 и 3 мест (с перекрестным выключателем) по ПУЭ 7 и ГОСТ Р 51324.1-2010.

3 сценария применения проходных переключателей

• Лестничный марш на второй этаж частного дома или длинный коридор 12 метров. Управление одной группой светильников с двух точек (снизу и сверху лестницы). Используются два одноклавишных проходных переключателя (схема SPDT). Фазный провод от электрощита заходит на первый выключатель, между ними закладывается трехжильный кабель ВВГнг-LS 3×1,5 мм² (две перекидные жилы + заземление), а со второго выключателя фаза уходит на светильники. О расчете кабельных линий читайте в расчет сечения кабеля.
• Спальня с управлением люстрой с трех мест. Один переключатель у входной двери в комнату и по одному переключателю над прикроватными тумбочками с каждой стороны кровати. По краям цепи ставятся два проходных выключателя (по 3 контакта), а в разрыв между ними монтируется перекрестный (промежуточный) переключатель с 4 контактами. Защита линии освещения в щитке описана в как подключить УЗО и автомат.
• Двухзонное освещение в гостиной с двух точек (двухклавишные проходные выключатели). Раздельное включение центральной люстры и контурной точечной подсветки потолка. Для реализации требуется два двухклавишных проходных механизма (каждый имеет 6 клемм!) и прокладка между подрозетниками пятижильного кабеля ВВГнг-LS 5×1,5 мм². Поиск трасс проводки проводите по инструкции как найти проводку в стене.

Конструктивное отличие: выключатель или переключатель?

В обиходе эти приборы называют «проходными выключателями», однако с электротехнической точки зрения это переключатели на два направления (в международной классификации — SPDT, Single Pole Double Throw):

• Обычный выключатель: имеет всего 2 контакта (вход фазы и выход на лампу). В положении «выключено» цепь просто разорвана;
• Проходной переключатель: имеет 3 контакта — 1 общий (перекидной) и 2 раздельных выходных контакта. Контакт не разрывает цепь в воздух, а перебрасывает ток с одной перекидной жилы на другую;
• Перекрестный (крестовой) переключатель: имеет 4 контакта — 2 входа и 2 выхода. При нажатии клавиши он меняет местами две параллельные линии (соединяет линии напрямую или крест-накрест).

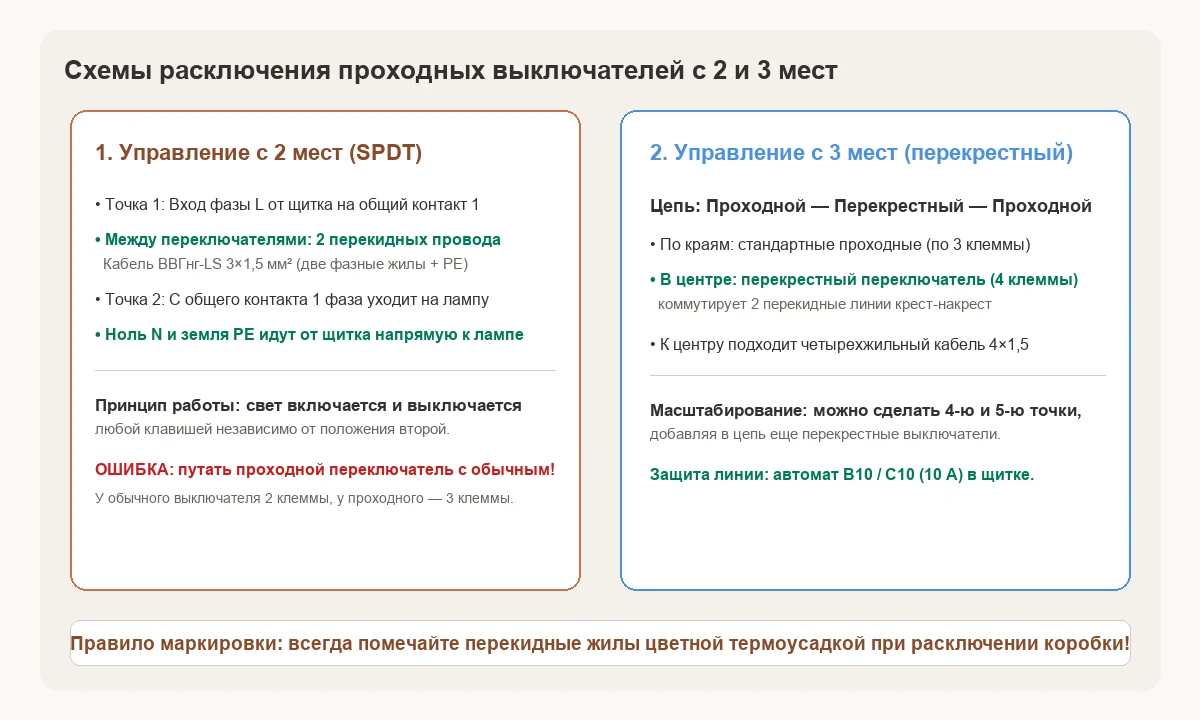

Схема 1: Управление освещением с двух мест

Для реализации схемы требуется два одноклавишных проходных переключателя и одна распределительная коробка (или расключение глубокого подрозетника):

1. Питающий кабель от щитка: фаза L подключается к общему контакту (клемма L / стрелочка внутрь) первого переключателя;
2. Межвыключательная связь: два свободных контакта первого переключателя соединяются с двумя аналогичными контактами второго переключателя двумя жилами кабеля;
3. Выход на светильник: с общего контакта второго переключателя фазный провод направляется к светильнику;
4. Ноль N и земля PE: нулевой провод от щитка идет напрямую к нулевому контакту светильника, защитный проводник PE подключается к металлическому корпусу люстры.

Схема 2: Управление освещением с трех и более мест

Если необходимо управлять светом с трех, четырех или пяти мест (например, в многоэтажном доме на каждой лестничной площадке), крайние точки ВСЕГДА остаются проходными (3 контакта), а между ними последовательно врезаются перекрестные переключатели (4 контакта):

• Крайний переключатель №1 (проходной) отправляет 2 фазные линии на вход перекрестного переключателя №2;
• Перекрестный переключатель №2 выпускает 2 линии дальше — на крайний проходной переключатель №3 (или на следующий перекрестный);
• Перекрестный выключатель просто меняет полярность перекидных линий, благодаря чему любое нажатие любой клавиши гарантированно меняет состояние светильника.

Расчет кабельных линий и сечения

Осветительные группы в жилых помещениях по нормам СП 256.1325800.2016 выполняются медным кабелем сечением 1,5 мм² (марка ВВГнг-LS 3×1,5) и защищаются автоматическим выключателем номиналом 10 А (характеристика B или C). Ставить на свет автомат 16 А категорически запрещено: контакты выключателей рассчитаны на ток не более 10AX!

Расчет падения напряжения при суммарной мощности светодиодных ламп 150 Вт (ток I = 150 / 220 ≈ 0,68 А) на длине трассы 30 м:

ΔU = (2 · I · L · ρ) / S = (2 · 0,68 · 30 · 0,0175) / 1,5 ≈ 0,48 В (0,22% < 5%).

Потери напряжения пренебрежимо малы, линия полностью стабильна.

Сравнение серий проходных и перекрестных выключателей

Вилка цен на механизмы управления светом (Октябрь 2026)

• Бюджетные проходные выключатели (180 – 320 руб.): IEK, TDM, EKF. Винтовые зажимы, простой поликарбонат. Надежны при аккуратной затяжке винтов.
• Средний стандарт (280 – 580 руб.): Systeme Electric (AtlasDesign, Glossa), Schneider Electric, Werkel. Жесткие оцинкованные суппорты, четкая маркировка схемы на задней крышке.
• Премиальные серии (650 – 1 800 руб.): Legrand Celiane / Valena Allure, ABB Basic 55, Jung, Gira. Самозажимные безвинтовые клеммы, рамки из натурального стекла, камня и металла.

Чек-лист проверки и монтажа проходного выключателя

1. Определение общего контакта (L): перед установкой проверьте мультиметром в режиме прозвонки контакты механизма. Общий контакт при переключении клавиши обязан попеременно звониться с двумя другими. Маркировка буквой L или стрелкой наружу.
2. Маркировка перекидных жил: при протяжке трехжильного кабеля обязательно промаркируйте жилы цветной изолентой или термоусадкой (например, фазный вход — белый, перекидные — синий и желто-зеленый).
3. Применение глубоких подрозетников: используйте монтажные коробки увеличенной глубины (60–65 мм вместо 45 мм). В них легко разместить клеммники WAGO и запас проводов без заломов.
4. Защита номиналом 10 А: убедитесь, что в щитке на линию освещения установлен автомат номиналом строго 10 А (а не 16 А).
5. Проверка перекрестного узла: на перекрестном выключателе строго соблюдайте разделение пар «вход» (стрелки внутрь) и «выход» (стрелки наружу). Перепутывание входных и выходных пар парализует схему.

Типичные ошибки при монтаже проходных выключателей

Электробезопасность при электромонтаже

Все работы по коммутации в распаечных коробках и подрозетниках выполняются при полном снятии напряжения с линии! Отключите вводной автоматический выключатель в щитке и убедитесь в отсутствии напряжения на всех жилах двухполюсным указателем напряжения или индикаторной отверткой.

Для надежного соединения жил используйте оригинальные пружинные клеммники WAGO 221 с рычажками или сварку/опрессовку медными гильзами ГМЛ с термоусадкой. Обычные кустарные скрутки, замотанные изолентой, со временем окисляются и начинают искрить в коробке.
