Заточка гравером удобна там, где нужен небольшой абразив и точное касание: цепь бензопилы в лесу или на даче, садовый инструмент, ножницы, долото, мелкий режущий край. Но гравер — не точильный станок: он быстро снимает металл и легко перегревает кромку. Ниже — что им точить стоит, что лучше не надо и как делать это безопасно.
Кому и для чего
Статья для домашних мастеров и дачников, у которых есть гравер и которым нужно быстро восстановить режущий край без отдельного станка. Если вы точите много и регулярно — ножи, стамески, свёрла, — разумнее завести точильные камни или специализированный станок, а гравер оставить для правки и труднодоступных мест. Главное преимущество гравера в заточке — мобильность и маленький абразив: он пролезает туда, куда не подлезет ни брусок, ни круг точила, и позволяет поправить инструмент прямо на месте работы, если рядом есть розетка.
Что можно точить гравером: сводная таблица
| Инструмент | Подходит ли гравер | Насадка | Главный риск |
|---|---|---|---|
| Цепь бензопилы | Да, это классическое применение | Цилиндрический камень под шаг цепи | Неверный диаметр или угол, перегрев зуба |
| Садовый инструмент: лопата, тяпка, топорик | Да, для грубой правки | Абразивная шарошка | Съесть лишний металл |
| Ножницы и секатор | С оговорками | Мелкая абразивная шарошка, полировка | Сбить угол и завалить кромку |
| Кухонные и туристические ножи | Только правка и снятие выщербин | Мелкий абразив, лёгкие касания | Перегрев и отпуск кромки |
| Мелкие свёрла | Плохо | — | Угол и симметрию вершины вручную не выдержать |
Что понадобится
- Гравер с регулировкой оборотов. Doppler DG170C — сетевой 220 В, 170 Вт, 0–35 000 об/мин, плавная и ступенчатая регулировка, блокировка шпинделя, цанга 3,2 мм и быстрозажимной патрон 1–3,2 мм. Гибкий вал в комплекте: с ним в руке только лёгкая «ручка», а это важно при заточке на весу — например, цепи прямо на шине пилы. Маломощные граверы DM-серии для заточки металла не предназначены. Другие модели — в разделе граверы и мини-дрели.
- Абразивные насадки. В набор насадок для гравера под цангу 3,2 мм есть 5 абразивных шарошек, шлифовальные диски и полировальные насадки — для правки садового инструмента и ножниц этого хватит. Для цепи нужны специальные цилиндрические камни нужного диаметра, их подбирают по шагу цепи (см. ниже).
- Тиски или струбцины, маркер, плоский напильник и шаблон для ограничителей глубины (для цепи).
- Очки или щиток, перчатки, ёмкость с водой для охлаждения ножей.
Цепь бензопилы
Это самое частое и самое оправданное применение гравера для заточки. Принцип тот же, что с круглым напильником: цилиндрический камень проходит по передней грани зуба, повторяя её профиль.
Диаметр камня — по шагу цепи
Диаметр камня должен совпадать с диаметром круглого напильника, который рекомендован для вашей цепи. Шаг цепи выбит на звеньях или указан в инструкции к пиле. Типичное соответствие:
| Шаг цепи | Диаметр камня / напильника, мм |
|---|---|
| 1/4" | 4,0 |
| 3/8" низкопрофильная (LP) | 4,0 |
| 0,325" | 4,8 |
| 3/8" | 5,2–5,5 |
| 0,404" | 5,5 |
Это ориентир: у разных производителей цепей бывают отличия, точнее — по маркировке и инструкции к вашей цепи. Производители оснастки для мини-дрелей выпускают камни 4,0; 4,5; 4,8 и 5,5–5,6 мм. Камень меньшего диаметра выточит слишком острый «крючок», большего — завалит зуб.
Угол заточки

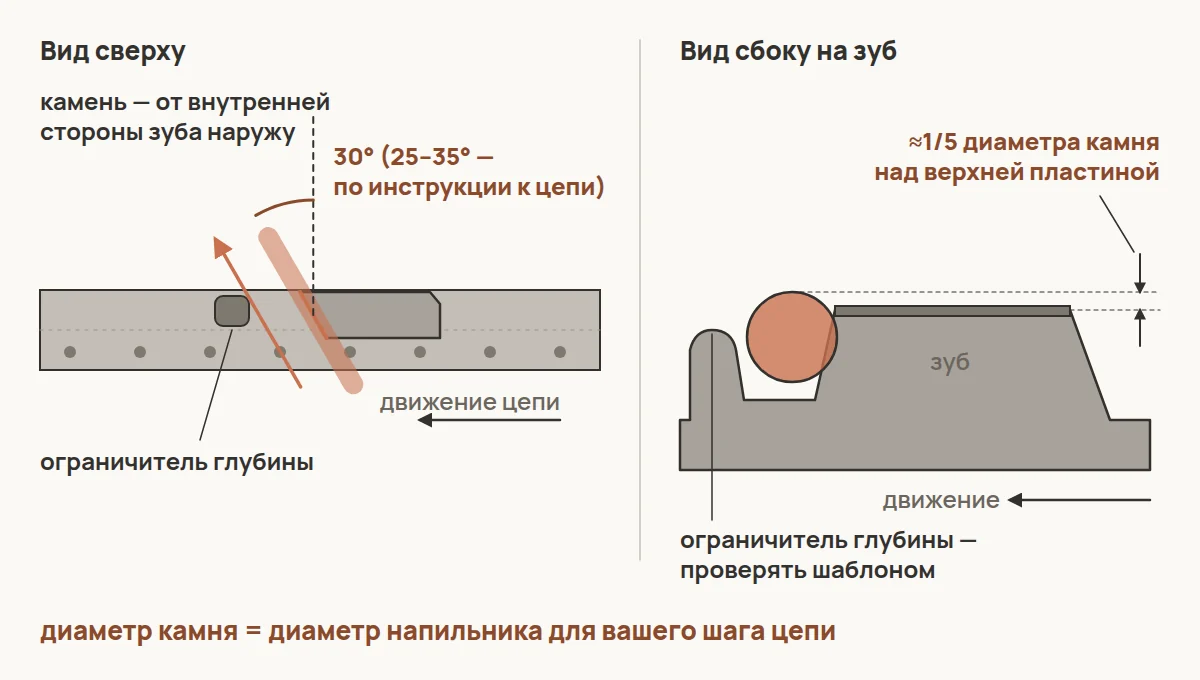

Самый распространённый угол заточки передней грани зуба в плане — 30° к перпендикуляру шины; для разных цепей он бывает от 25 до 35°, а у продольных (для роспуска) цепей — около 10°. Угол обычно указан в инструкции к пиле или цепи, а на многих цепях на верхней пластине зуба есть заводская риска. Держать угол на глаз трудно — используйте направляющую-насадку для заточки цепей или хотя бы разметку маркером на шине.
Порядок работы
- Заглушите пилу, снимите колпачок свечи (у электропилы — отключите от сети). Наденьте перчатки.
- Натяните цепь и зажмите шину в тисках, чтобы пила не качалась.
- Отметьте маркером первый зуб — чтобы знать, где закончить круг.
- Установите камень так, чтобы примерно пятая часть его диаметра выступала над верхней пластиной зуба.
- Включите гравер на средних оборотах и сделайте по зубу 1–3 лёгких касания, одинаковых для всех зубьев. Не давите и не задерживайтесь — зуб перегреется и потемнеет.
- Проточите все зубья одной стороны, затем переверните пилу или перейдите на другую сторону и повторите.
- Проверьте ограничители глубины шаблоном и при необходимости сточите их плоским напильником.
Ориентир по оборотам для заточных камней даётся в инструкции к ним — обычно это средний диапазон, а не максимум гравера.
Как понять, что цепь пора точить
Острая цепь сама затягивается в древесину и выбрасывает крупную стружку. Тупая требует нажима, выдаёт мелкую пыль вместо стружки, пила уходит в сторону и дымит. Не ждите, пока цепь затупится полностью: после касания земли или камня, а на практике — после каждой заправки или двух, лёгкая правка гравером занимает несколько минут и сохраняет зуб. Сильно повреждённые зубья с отколотыми углами проще и надёжнее отдать на станок или заменить цепь.
Следите и за длиной зубьев: при каждой заточке зуб становится короче. Все зубья должны оставаться примерно одинаковыми по длине — если один сильно короче, выровняйте остальные под него, иначе цепь будет уводить. Когда верхняя пластина сточена до заводской метки износа, цепь пора менять.
Ножи, ножницы и садовый инструмент
Ножи. Гравером не стоит доводить кромку кухонного ножа: маленький абразив на высокой скорости точит неравномерно, а тонкая кромка легко перегревается. Если на кромке появились цвета побежалости (жёлтый, синий), сталь в этом месте отпущена и будет быстро тупиться. Гравер уместен для снятия выщербин и правки кончика — дальше доводите на камне. Работайте лёгкими касаниями и часто окунайте нож в воду.
Ножницы и секатор. Точат только внешнюю скошенную грань, не трогая плоскую внутреннюю — иначе половинки перестанут смыкаться. Шарошку ведите вдоль всей кромки, сохраняя заводской угол, 1–2 прохода.
Лопата, тяпка, топорик. Здесь гравер хорош: большая точность не нужна, а шарошка быстро снимает зазубрины. Для крупного инструмента удобнее болгарка с лепестковым диском, но небольшие правки гравером делать проще.
Мелкие свёрла
Честно: заточить сверло по металлу диаметром 2–5 мм гравером от руки почти невозможно. У сверла две режущие кромки, которые должны быть одинаковой длины и с одинаковым углом при вершине (для стали обычно около 118°), плюс задний угол. Без приспособления сверло после такой «заточки» будет бить и уводить. Мелкие свёрла выгоднее заменить; если свёрл много — для них есть специальные станки и приспособления.
Типичные ошибки
- Максимальные обороты и нажим. Перегрев, синие пятна, отпущенная сталь.
- Камень не того диаметра. Зуб цепи получает неправильный профиль и режет хуже, чем тупой.
- Разное число касаний по зубьям. Цепь уводит в сторону при пилении.
- Забыли про ограничители глубины. Острая цепь почти не режет, если ограничители слишком высоки.
- Заточка внутренней грани ножниц. Ножницы перестают резать.
Безопасность
- Очки или щиток обязательны: абразивная крошка и металлические искры летят в лицо.
- Бензопилу перед заточкой глушите и снимайте колпачок свечи, электропилу отключайте от сети.
- Используйте абразивные насадки только с допустимой частотой вращения не ниже установленной на гравере. Треснувшую или сколотую шарошку не ставьте.
- Не точите возле бензина, опилок и ветоши: искры могут их поджечь.
- Затачиваемый инструмент по возможности закрепляйте в тисках или струбцинами; если деталь всё же в руке, держите её в перчатке и направляйте насадку от пальцев.
- Перчатки при заточке цепи и садового инструмента нужны, но не допускайте, чтобы их край или бахрома попадали на вращающуюся насадку.
Уход за самим гравером после работы с абразивом — в статье «обслуживание болгарки и гравера».
Итог
Гравером удобно и оправданно точить цепь бензопилы камнем подходящего диаметра, а также править садовый инструмент и ножницы. Ножи — только правка с последующей доводкой на камне, мелкие свёрла — лучше заменить. Правила общие: средние обороты, лёгкие касания, охлаждение, защита глаз. Подробнее о шарошках и камнях — в статье «насадки для гравера».
