Гравировка по дереву гравером: порядок работы от эскиза до отделки

Гравировка по дереву гравером — это неглубокий рисунок или надпись, выбранные фрезой на глубину от десятых долей миллиметра до 2–3 мм. Так подписывают разделочные доски, шкатулки, таблички, подарочные коробки, делают орнамент на мебели. Ниже — порядок работы, который подходит и для первой доски, и для серийных табличек: от эскиза до отделки.

Кому и зачем этот порядок

Если вы уже держали гравер в руках, но результат выходит «рваным», с прижогами и разной глубиной линий, — дело почти всегда не в руке, а в пропущенном шаге: плохо перенесён рисунок, выбрана не та фреза, завышены или занижены обороты. Если вы только собираетесь начать, этот порядок сэкономит несколько испорченных заготовок.

Что понадобится

• Гравер с регулировкой оборотов. Сетевой Doppler DG170C (220 В, 170 Вт, 0–35 000 об/мин, цанга 3,2 мм и быстрозажимной патрон 1–3,2 мм, дисплей) — удобен для долгой работы за столом; гибкий вал и 180 насадок у него уже в комплекте. Doppler DM18LG — работает от сети через адаптер 18 В, 14,4 Вт, 0–22 000 об/мин, цанга 3,2 мм, подсветка рабочей зоны, 420 г: лёгкий инструмент для тонких линий и надписей, не для глубокой выборки.
• Насадки. Если нужен запас оснастки, пригодится набор насадок для гравера под цангу 3,2 мм: в нём есть бор по дереву, наждачные барабаны, полировальные насадки и шарошки. Фрезы нужной формы (конус, шар, цилиндр) докупаются по задаче.
• Гибкий вал. У DG170C он уже в комплекте. Отдельный гибкий вал для гравера (1 000 мм, резьба М18×2) — это запасной или для других граверов с такой резьбой. С валом в руке остаётся лёгкая «ручка», а корпус висит в стороне, поэтому мелкий рисунок получается ощутимо точнее.
• Заготовка, копировальная бумага или карандаш, скотч, струбцины, наждачная бумага P180–P240, отделочный состав (масло, воск, лак).
• Очки, респиратор от древесной пыли, хорошее освещение.

Шаг 1. Подготовьте заготовку

Отшлифуйте поверхность до того, как начнёте гравировать: после гравировки шлифовать плоскость сложнее — абразив заваливает края линий и забивает канавки пылью. Для большинства изделий достаточно пройти до P180–P220. Как это сделать быстро и без ям, мы разбирали в статье о шлифовке дерева.

Выбор породы влияет на всё остальное. Липа, осина, ольха, берёза режутся ровно и предсказуемо — с них лучше начинать. Сосна и ель коварны: мягкие летние слои выбираются быстрее твёрдых зимних, и линия «прыгает» по глубине. Дуб, ясень, бук, орех дают красивый результат, но требуют острой фрезы и терпения.

Шаг 2. Перенесите рисунок

Три рабочих способа:

• Копирка. Эскиз распечатывают в нужном размере, подкладывают копировальную бумагу и обводят. Фиксируйте лист скотчем с двух сторон, иначе рисунок «уедет».
• Карандаш от руки — для простых надписей и орнамента. Твёрдость HB–2B, линию потом легко снять ластиком или шкуркой.
• Трафарет из плотной бумаги или плёнки — для повторяющихся элементов, когда нужно сделать несколько одинаковых табличек.

Перед работой решите, что будет выбрано фрезой: контур (линия) или фон вокруг рисунка. Отметьте фон штриховкой — это уберёт путаницу на середине работы.

Шаг 3. Выберите фрезы

Подробнее о типах насадок и их назначении — в справочнике «Насадки для гравера».

Шаг 4. Настройте обороты

По рекомендациям производителей роторного инструмента дерево в целом обрабатывают на высоких оборотах: фреза режет, а не рвёт волокно. Исключение — тонкая, «ювелирная» работа, где на низких оборотах (до 15 000 об/мин) проще контролировать линию. На практике удобно так:

Это ориентиры, а не норма: точнее — по инструкции к вашему граверу и насадке. Всегда смотрите на максимальные обороты самой насадки — если они ниже оборотов гравера, работайте по насадке. Начинайте с меньшего значения и поднимайте, пока рез не станет чистым.

Обратите внимание: у DM18LG верхний предел 22 000 об/мин при мощности 14,4 Вт — для тонких линий этого достаточно, но при выборке фона на твёрдой породе он будет проседать. Для такой работы берите DG170C (170 Вт, до 35 000 об/мин).

Шаг 5. Правильный хват

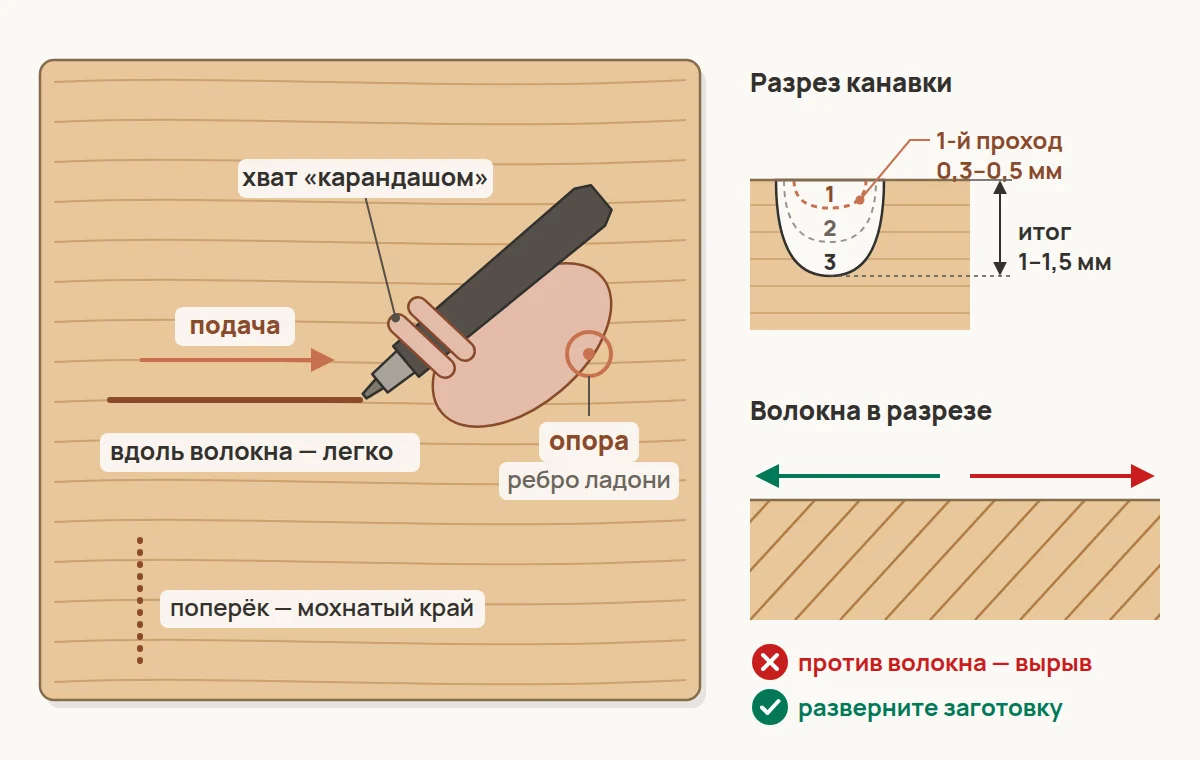

Гравер держат как толстую ручку — «карандашным» хватом, ближе к цанге. Мизинец или ребро ладони опираются на заготовку: это третья точка опоры, которая гасит дрожь. Для крупных движений (фон, длинные линии) допустим хват «кулаком», но тогда вторая рука придерживает корпус снизу.

Гибкий вал заметно упрощает жизнь: наконечник легче и тоньше корпуса, а вес двигателя не тянет руку. Корпус гравера при этом подвешивают на крючок или стойку выше рабочего места, чтобы вал не изгибался круто.

Шаг 6. Глубина и направление

Главное правило — несколько неглубоких проходов вместо одного глубокого. Первый проход — лёгкий, «наметочный», на 0,3–0,5 мм: вы фиксируете рисунок в дереве, и дальше фреза сама идёт по канавке. Последующие проходы углубляют линию до нужной глубины. Для надписей на досках обычно хватает 1–1,5 мм, для крупного рельефа — больше.

Следите за направлением волокон. Вдоль волокна фреза идёт легко и может «сорваться», поперёк — оставляет мохнатый край. Против волокна (когда вы как бы поддеваете слои) дерево вырывается кусками — в этом случае разверните заготовку и ведите линию с другой стороны.

Фрезу не держат на одном месте: остановка на высоких оборотах — это гарантированный прижог. Если нужно прерваться, сначала уведите насадку от заготовки.

Шаг 7. Зачистка и отделка

1. Уберите ворс в канавках: мягкой латунной или нейлоновой щёткой на низких оборотах либо сухой зубной щёткой вручную.
2. Слегка пройдите плоскость шкуркой P220–P240 на бруске, чтобы снять следы карандаша и заусенцы по краям линий. Не давите — края канавок легко завалить.
3. Удалите пыль сжатым воздухом или мягкой кистью.
4. Нанесите отделку. Для разделочных досок и посуды — пищевое масло или масло с воском, для декоративных изделий — лак, морилка, воск. Чтобы подчеркнуть рисунок, канавки иногда тонируют до нанесения защитного слоя.

Типичные ошибки

• Прижоги и чёрные канавки. Задержка на месте, тупая фреза, слишком сильный нажим. Двигайтесь равномерно, меняйте насадку, пусть работает фреза, а не рука.
• Рваная линия. Мало оборотов, тупая фреза или работа против волокна.
• Разная глубина. Нет опоры для ладони или попытка сделать всё за один проход.
• Фреза «прыгает» по сосне. Это разница плотности годовых слоёв — уменьшите нажим, поднимите обороты или возьмите липу.
• Биение насадки. Хвостовик не до конца зажат в цанге или диаметр цанги не соответствует хвостовику. Хвостовик вставляют на всю рабочую глубину, цанга должна совпадать по размеру.

Безопасность

• Очки обязательны: частицы и обломки насадок летят с большой скоростью.
• Древесная пыль, особенно твёрдых пород, раздражает дыхательные пути — работайте в респираторе и проветривайте помещение.
• Заготовку фиксируйте струбцинами или на нескользящем коврике; держать мелкую деталь пальцами у вращающейся фрезы нельзя.
• Уберите длинные волосы, не работайте в перчатках с болтающимися краями и в свободных рукавах — вращающаяся насадка наматывает ткань.
• Менять насадку — только на выключенном и обесточенном инструменте (у гравера с адаптером — вынув адаптер из розетки). Насадка после работы горячая.
• Не превышайте максимальные обороты, указанные на насадке.

После работы продуйте вентиляционные отверстия гравера и проверьте цангу — о регулярном уходе есть отдельная статья об обслуживании болгарки и гравера.

Коротко

Отшлифуйте заготовку, аккуратно перенесите рисунок, начните с липы или осины. Фрезу подбирайте под задачу: конус и тонкий цилиндр — для линии, шар — для точек и скруглений, цилиндр — для фона. Обороты поднимайте постепенно, пока рез не станет чистым, работайте в несколько проходов, не задерживайтесь на месте. В конце — щётка, лёгкая шлифовка, отделка. И всё это — в очках и респираторе.
