Фигурный вырез в плитке — под трубу у стены, угол короба, полукруг под унитазную гребёнку, выемку под розетку у края — удобнее всего делать угловым гравером с маленьким алмазным диском. Болгаркой такие резы тоже делают, но большой диск не заходит в тесные радиусы и легко «прорезает» лишнее. Разберём, как работать гравером, зачем подрезка и вода и когда всё же проще взять УШМ.
Инструкция для тех, кто кладёт плитку сам и упёрся в сложный вырез, который плиткорез сделать не может.
Что понадобится
- Угловой гравер. Например, угловой гравер DOPPLER DG420U: сетевой, 420 Вт, 8 000–15 000 об/мин с шестью ступенями, цанги 2,3 / 3,0 / 3,2 мм и быстрозажимной патрон 1–3,2 мм, съёмная защитная сетка на воздухозаборниках, щётки меняются без разборки корпуса. Производитель прямо позиционирует его для резки керамогранита и плитки и обработки камня. Другие модели — в разделе Граверы и мини-дрели.
- Алмазный отрезной диск на оправке — подбирается отдельно под ваш гравер: по посадке (хвостовику оправки под цангу), диаметру и допустимой частоте вращения. Максимальные обороты, указанные на диске, должны быть не ниже максимальных оборотов инструмента.
- Для прямых длинных резов и больших вырезов — болгарка 125 мм, например HAMMER USM950E (950 Вт, регулировка оборотов, в комплекте кожух и дополнительная рукоятка), с алмазным диском по керамике. Раздел — УШМ (болгарки).
- Маркер, малярный скотч, картонный шаблон, струбцины, устойчивая подложка (лист фанеры или ОСП).
- Пульверизатор или губка с водой.
- Защита: закрытые очки, респиратор FFP2 или выше, наушники, перчатки.
Гравер или болгарка: что брать
| Задача | Угловой гравер | УШМ 125 мм |
|---|---|---|
| Длинный прямой рез | Медленно | Быстро и ровно |
| Вырез с малым радиусом (труба, полукруг) | Хорошо: маленький диск повторяет кривую | Только «гребёнкой» и доводкой, большой риск перереза |
| Внутренний угол Г-образного выреза | Можно дорезать точно в угол | Диск перерезает угол, остаётся видимый пропил |
| Вырез в середине плитки (под розетку) | Удобно врезаться с лица | Возможно, но пропилы выходят за контур |
| Толстый керамогранит | Небольшая глубина реза, работа в несколько проходов | Режет на всю толщину |
| Пыль и шум | Меньше | Больше |
Частая схема: основной прямой рез делают болгаркой или плиткорезом, а фигурную часть и углы — гравером. Базовые приёмы резки болгаркой разобраны в статье «Как резать плитку болгаркой».
Шаг 1. Разметка
- Приложите плитку по месту с учётом шва и отметьте положение трубы или выступа. Для сложных контуров вырежьте шаблон из картона и перенесите его на плитку.
- Наклейте на лицевую сторону малярный скотч и начертите контур по нему — линия видна лучше, а глазурь меньше скалывается по краю.
- Под трубу делайте вырез на 3–5 мм больше диаметра: трубе нужен зазор, его потом закроет декоративная накладка или герметик.
Шаг 2. Подготовка гравера
- Отключите гравер от сети. Установите цангу, соответствующую хвостовику оправки диска, вставьте оправку на всю допустимую глубину и затяните.
- Проверьте диск: без трещин, без выщербленных сегментов, не погнут. Повреждённый диск не ставить.
- Включите гравер на холостом ходу примерно на минуту, держа его диском от себя и в стороне от людей: биения и вибрации быть не должно.
- Выставьте обороты. Для алмазного диска по плитке обычно начинают с верхних ступеней, но точный режим зависит от диска — смотрите маркировку и инструкцию. У DG420U регулировка идёт от 8 000 об/мин, а не от нуля.
Шаг 3. Подрезка и рез
- Закрепите плитку струбцинами на подложке лицом вверх, чтобы вырез выходил за край опоры.
- Подрезка глазури. Первым проходом неглубоко, на 1–2 мм, проведите по контуру. Это главный приём против сколов: глазурь разрезана заранее, и при основном резе край не крошится.
- Основной рез. Углубляйтесь за несколько проходов, без нажима. Диск должен резать, а не тереть: если он визжит и краснеет, уменьшите подачу.
- Кривые — короткими отрезками. Маленький диск не любит изгиба внутри пропила. На радиусе делайте частые короткие прямые пропилы по касательной к кривой, а не пытайтесь «повернуть» диск в разрезе — его может заклинить или сломать.

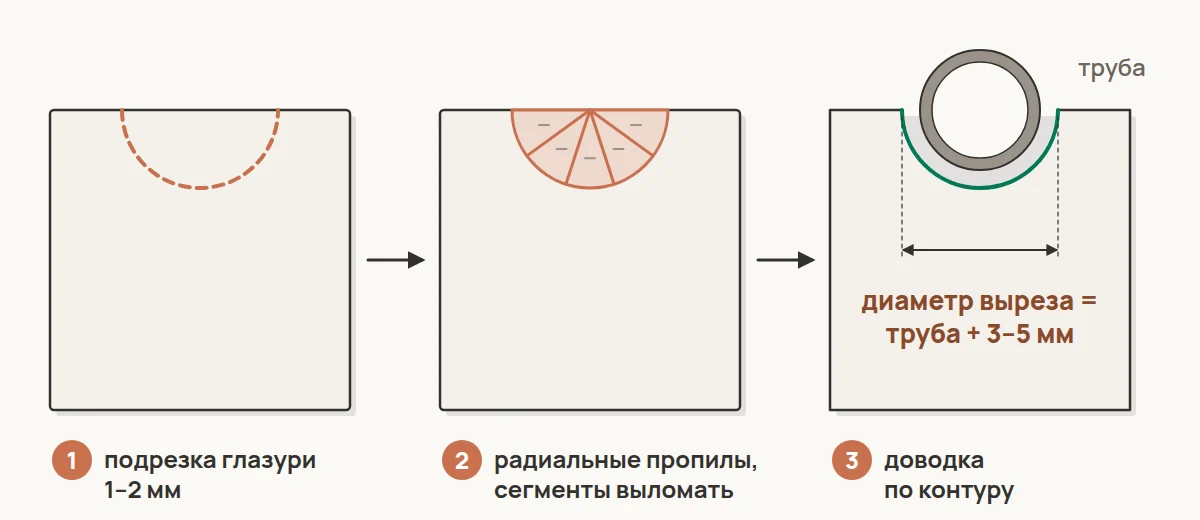

- Вырез под трубу. Разрежьте сегмент внутри круга на несколько частей радиальными пропилами («пирог»), выломайте их, затем доведите край по контуру.
- Углы. Во внутреннем углу Г-образного выреза дорезайте гравером точно до точки пересечения линий — трещина от недореза часто уходит вглубь плитки при выламывании.
- Доводка. Край можно выровнять тем же диском боковыми лёгкими касаниями только если это разрешено для вашего диска; отрезные диски боковой гранью не нагружают. Для шлифовки кромки лучше взять алмазную шлифовальную насадку или брусок.
Зачем вода и как её давать
Алмаз при сухой резке керамики сильно греется: диск «засаливается» и тупится, керамогранит может треснуть от нагрева, а пыли получается много. Вода охлаждает кромку, связывает пыль и продлевает жизнь диска.
- Смачивайте линию реза губкой или пульверизатором, а не поливайте инструмент. Гравер — сетевой инструмент, и вода в воздухозаборниках и на корпусе недопустима.
- Работайте короткими проходами и давайте диску остыть.
- Мокрую плитку держите в перчатках — она скользкая.
- Алмазные диски бывают для сухой и для мокрой резки — следуйте маркировке. При сухой резке чаще делайте паузы.
Типичные ошибки
| Ошибка | Последствие | Как правильно |
|---|---|---|
| Резать сразу на всю глубину | Сколы глазури, перегрев, трещина | Подрезка 1–2 мм, затем несколько проходов |
| Поворачивать диск в пропиле | Заклинивание, поломка диска | Кривую — короткими прямыми пропилами |
| Диск с оборотами ниже, чем у гравера | Разрушение диска | Макс. обороты диска ≥ оборотов инструмента |
| Выламывать неразрезанный угол | Трещина уходит в плитку | Дорезать угол до точки |
| Поливать инструмент водой | Удар током, поломка | Мочить только линию реза |
| Держать плитку в руке | Порез, рывок, сломанная плитка | Струбцины и подложка |
Безопасность
- Работайте в закрытых очках: осколки диска и керамики летят с большой скоростью.
- Респиратор FFP2/FFP3 обязателен: керамическая пыль содержит кварц.
- Не снимайте защитные элементы инструмента, не ставьте диски, не предназначенные для вашего гравера и его оборотов.
- Держите руки вне плоскости вращения диска, провод — позади инструмента.
- Меняйте оснастку только при вынутой из розетки вилке.
- С болгаркой работайте только с кожухом и двумя руками; об общих правилах — в статье о безопасности при работе с болгаркой.
Вырез под розетку в середине плитки
Если подрозетник попадает в центр плитки, удобнее всего круглая алмазная коронка нужного диаметра. Если её нет, выручает гравер: разметьте квадрат или круг, подрежьте глазурь по контуру, сделайте пропилы по диагоналям и выломайте сегменты изнутри. Врезаться в плитку в середине нужно аккуратно, опуская вращающийся диск постепенно и без рывков, держа гравер двумя руками. Затем доведите контур. Край потом закроет рамка розетки, поэтому идеальная кромка здесь не нужна — важнее не расколоть плитку.
Частые вопросы
Можно ли сделать вырез под трубу коронкой?
Да, если труба проходит через середину плитки, а не у края: алмазная коронка нужного диаметра даёт идеально круглое отверстие. Если отверстие попадает на край или вырез несимметричный, коронка не подходит — здесь выручает гравер. Коронкой по керамике работают без удара и с водой.
Подойдёт ли обычный прямой гравер?
Для мягкой настенной плитки — с оговорками: маломощные модели быстро перегреваются и режут медленно. Для керамогранита и толстой напольной плитки нужна мощность, поэтому удобнее угловой гравер вроде DG420U на 420 Вт. Как выбрать гравер под задачи — в статье «Как выбрать гравер».
Край выреза получился со сколами. Как исправить?
Мелкие сколы глазури закроет затирка или накладка на трубу. Крупные можно сгладить алмазной шлифовальной насадкой или бруском. Чтобы не повторилось: обязательно подрезайте глазурь, режьте с лицевой стороны, не давите и работайте острым диском.
Сколько служит маленький алмазный диск?
Зависит от качества и материала: на керамограните диск изнашивается заметно быстрее, чем на мягкой плитке. Перегрев без воды сокращает срок в разы. Держите пару запасных дисков, если вырезов много.
Итог
Для фигурных вырезов в плитке берите угловой гравер с алмазным диском, подобранным по посадке и оборотам. Разметка по скотчу, подрезка глазури, несколько неглубоких проходов, кривые — короткими пропилами, линию реза смачивать водой. Длинные прямые резы оставьте болгарке или плиткорезу. После работы с мокрой пылью почистите инструмент — об этом в статье «Обслуживание болгарки и гравера».
