Гравировка по оргстеклу гравером даёт эффект, которого не добиться на дереве: матовая линия на прозрачном листе светится, если подсветить его с торца. Так делают ночники, таблички, номерки, вывески, подарочные панели. Главная трудность одна — пластик плавится. Ниже — как этого избежать.
Кому и для чего
Статья для тех, кто хочет сделать гравировку на акриловом стекле (оргстекле, ПММА) или других пластиках вручную, без лазерного станка. Лазер режет и гравирует акрил быстрее и ровнее, но ручная работа гравером позволяет сделать рисунок с глубиной и «живой» линией — и не требует оборудования дороже самой заготовки.
Какой пластик подходит
| Материал | Поведение при гравировке | Вывод |
|---|---|---|
| Литое оргстекло (ПММА) | Даёт чистую матовую линию, плавится при перегреве | Лучший вариант для подсветки |
| Экструзионное оргстекло | Плавится легче литого, линия чуть «мыльнее» | Подходит, обороты ещё ниже |
| Поликарбонат | Вязкий, тянется, даёт заусенцы | Для гравировки неудобен |
| ПЭТ, полистирол | Мягкие, быстро плавятся | Только для пробы и мелочей |
| Двухслойный гравировальный пластик | Снимается верхний цветной слой, открывается нижний | Удобен для табличек |
Если не знаете, что у вас за лист, попробуйте провести линию на обрезке: литое оргстекло даёт сухую белую крошку, а плавящийся пластик — липкую «вермишель», которая наматывается на насадку.
Что понадобится
- Гравер с плавной регулировкой, которая начинается от нуля. Для пластика важна именно нижняя часть диапазона. Doppler DM18LG работает от сети через адаптер 18 В, 14,4 Вт, 0–22 000 об/мин с плавной и ступенчатой регулировкой, есть подсветка рабочей зоны — она помогает видеть тонкую линию на прозрачном листе. Doppler DM18G — тоже через адаптер 18 В, 18 Вт, 0–18 000 об/мин плавно, обрезиненная рукоятка и опорная подставка. Для гравировки пластика мощности этих моделей достаточно.
- Для крупных работ — Doppler DG170C: 170 Вт, 0–35 000 об/мин, гибкий вал в комплекте. Мощность пригодится, если нужно выбрать много материала или обрезать лист, но обороты держите низкими.
- Насадки: тонкий конус или маленький шарик для линий, цилиндр для заливки фона. Острая твёрдосплавная или стальная фреза режет пластик и уносит стружку, а абразив — трёт и греет, поэтому для акрила лучше фрезы. Разбор форм — в статье «насадки для гравера».
- Пульверизатор с водой и каплей моющего средства.
- Распечатка рисунка, скотч, тёмная подложка.
- Очки. Пыль пластика не так опасна, как каменная, но в глаза стружка летит постоянно.
Как выбрать между ними. DM18LG легче (420 г) и крутится до 22 000 об/мин, подсветка удобна на бликующем прозрачном листе — это вариант для тонких надписей и мелкого рисунка. DM18G чуть мощнее (18 Вт), его обрезиненная рукоятка удобна при долгой работе, в комплекте опорная подставка и 80 насадок. Для оргстекла разница в максимальных оборотах значения не имеет: работать всё равно придётся в нижней части шкалы. Если же в планах не только пластик, но и камень, металл, резка — смотрите на DG170C.
Все модели — в разделе граверы и мини-дрели.
Шаг 1. Защитная плёнка: снимать или нет
Оргстекло продаётся с защитной плёнкой с обеих сторон. На обратной стороне её оставьте до самого конца — лист будет лежать на столе и не поцарапается. С лицевой стороны есть два варианта:
- Снять плёнку и гравировать по чистому листу, положив рисунок под него. Линию видно лучше всего, но каждая случайная царапина останется навсегда.
- Оставить плёнку и гравировать прямо через неё. Поверхность вокруг защищена, а по плёнке можно рисовать маркером. Минус — края плёнки могут задираться и наматываться на насадку. Это удобно для надписей и простых форм.
Шаг 2. Перенос рисунка
Прозрачность — главное преимущество оргстекла: распечатку можно просто положить под лист и закрепить скотчем. Тёмная подложка под распечаткой помогает видеть, где линия уже проведена. Другие способы — в статье «как перенести рисунок для гравировки».
Помните, что для подсветки гравировку обычно делают на обратной стороне листа в зеркальном отражении: тогда лицевая сторона остаётся гладкой, пыль в линиях не копится, а рисунок читается правильно. Не забудьте отзеркалить распечатку.
Шаг 3. Обороты: низкие
Акрил — термопластик, он размягчается при нагреве. Чем выше обороты и сильнее нажим, тем больше тепла в точке контакта. Универсальной цифры оборотов для ручной гравировки акрила нет: всё зависит от насадки, нажима и скорости движения руки. Поэтому начинайте с самого низа шкалы и поднимайте обороты понемногу, глядя на стружку. Если стружка сухая и сыплется — всё в порядке. Если тянется и липнет — снизьте обороты и ускорьте движение руки.
Это именно тот случай, где нужна регулировка от нуля. У DM18LG, DM18G и DG170C она есть.
Шаг 4. Охлаждение
Сбрызгивайте лист водой с каплей моющего средства — она охлаждает и не даёт стружке прилипать. Воду наносите на заготовку, а не на инструмент, и следите, чтобы она не попадала в корпус и на адаптер.
Шаг 5. Гравируйте
Держите гравер как карандаш, опирайтесь ребром ладони на лист. Ведите насадку равномерно и не останавливайтесь на месте: в точке остановки акрил моментально плавится и образуется наплыв. Длинные линии проводите одним движением. Для заливки площади работайте мелкими штрихами или кругами — матовый фон будет ровнее. Время от времени сдувайте или смахивайте кисточкой стружку, чтобы видеть рисунок.
Шаг 6. Подсветка торца

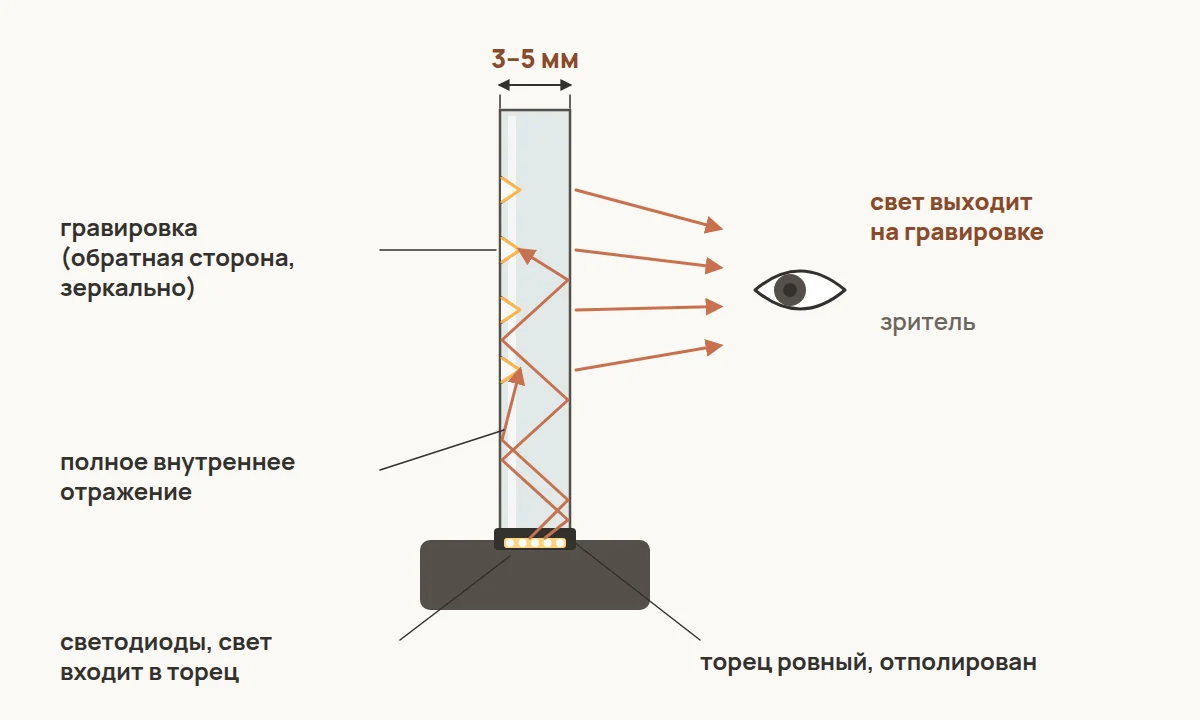

Свет, введённый в торец листа, идёт внутри оргстекла, отражаясь от гладких поверхностей, и выходит наружу там, где поверхность нарушена гравировкой. Поэтому линии светятся, а остальной лист почти не виден.
Чтобы эффект был ярким:
- торец, в который входит свет, должен быть ровным и по возможности отполированным;
- лист ставят в подставку с полосой светодиодов вдоль нижнего торца;
- толщина листа 3–5 мм — удобный компромисс: тонкий лист светит слабее, толстый тяжелее;
- гравировка неглубокая, но матовая — глянцевая оплавленная линия светится хуже.
Таблички из двухслойного пластика
Для дверных табличек, номерков на шкафчики, бирок для инструмента удобнее двухслойный гравировальный пластик: тонкий цветной верхний слой на контрастном основании. Гравер снимает только верхний слой, и буквы проявляются другим цветом без всякой краски. Здесь важна не глубина, а ровность: насадка должна снимать верхний слой одинаково по всей линии. Помогают надёжно закреплённая заготовка, упор для ладони и цилиндрическая фреза с плоским торцом. Обороты — такие же низкие, как для оргстекла.
Доводка после гравировки
Когда рисунок готов, промойте лист тёплой водой с моющим средством и мягкой кистью, чтобы вымыть стружку из линий. Не протирайте акрил растворителями, спиртом и средствами с нашатырём: на нём могут появиться микротрещины (так называемое «серебрение»). Мелкие заусенцы на краях линий снимите мягкой зубной щёткой или пройдите линию ещё раз на минимальных оборотах. Сушите лист на воздухе или промокайте микрофиброй — бумажные полотенца оставляют царапины. Защитную плёнку с обратной стороны снимайте только перед установкой в подставку.
Типичные ошибки
- Высокие обороты. Линия оплавляется, насадка забивается пластиком.
- Остановка на месте. Появляется ямка с наплывом.
- Сильный нажим. Больше тепла, насадка соскальзывает и оставляет царапину.
- Гравировка по лицевой стороне для ночника. Пыль забивается в линии, рисунок тускнеет.
- Сорванная плёнка в начале работы. Лист поцарапан ещё до гравировки.
Безопасность
- Очки обязательны: мелкая стружка летит в лицо.
- Не допускайте сильного перегрева: оплавленный пластик пахнет и может выделять раздражающие вещества — работайте в проветриваемом помещении.
- Лист закрепите: гравер может «поймать» край плёнки и вырвать заготовку из-под руки.
- Длинные волосы уберите, рукава застегните: вращающаяся насадка легко наматывает ткань и пряди.
- Меняйте насадки только при выключенном инструменте и отключённом от сети адаптере.
Итог
Для гравировки по оргстеклу нужны низкие обороты, острая фреза, вода и непрерывное движение руки. Лёгкий DM18LG или DM18G справятся с большинством табличек и ночников, DG170C — с крупными работами. Гравируйте с обратной стороны в зеркальном отражении и вводите свет в полированный торец — и простой рисунок превратится в светящуюся панель. Про другие материалы — «гравировка по металлу и стеклу».
