Установка обратного осмоса своими руками: схема, гидробак, запуск

Система обратного осмоса — самый эффективный способ получения кристально чистой питьевой воды в квартире и загородном доме. Полупроницаемая полиамидная мембрана с размером пор 0,0001 микрона задерживает до 99% всех растворенных солей жесткости, бактерий, вирусов, тяжелых металлов и микропластика. Однако малейшие ошибки при монтаже — перепутанные трубки, неправильная врезка дренажного хомута или некорректное давление воздуха в накопительном баке — приводят к постоянному сливу воды в канализацию, гидроударам и заражению мембраны бактериями. Разберем, как выполняется правильная установка обратного осмоса своими руками по СП 30.13330.2020 и рекомендациям производителей.

Три сценария установки фильтра под мойку

Сценарий 1: Городская квартира в новостройке (давление 3,5–4,5 бар). Идеальные условия для классической 5-ступенчатой системы с баком на 12 л без помпы. Монтаж крана чистой воды выполняется в заранее предусмотренное отверстие кухонной мойки из нержавеющей стали, подключение к ХВС — через комплектный тройник 1/2" с шаровым краником 1/4".
Сценарий 2: Старый жилой фонд или верхние этажи с низким напором (1,5–2,2 бар). При давлении ниже 2,8 бар стандартная мембрана 50/75 GPD не продавливается: соотношение чистой воды к сливу в дренаж подскакивает с нормальных 1:3 до катастрофических 1:15, бак не наполняется. Обязательна установка системы обратного осмоса со встроенным повысительным насосом (помпой) 24 В и блоком датчиков высокого/низкого давления.
Сценарий 3: Загородный дом со скважиной и двухрычажным смесителем. Чтобы не сверлить столешницу из искусственного камня под отдельный носик, чистая вода выводится на комбинированный кухонный смеситель «2-в-1». В схему добавляется 6-я ступень — минерализатор с доломитом и кальцитом, восстанавливающий баланс солей до питьевых 30–50 мг/л. Если водопровод собирается с нуля, рекомендуем изучить правила пайки полипропиленовых труб.

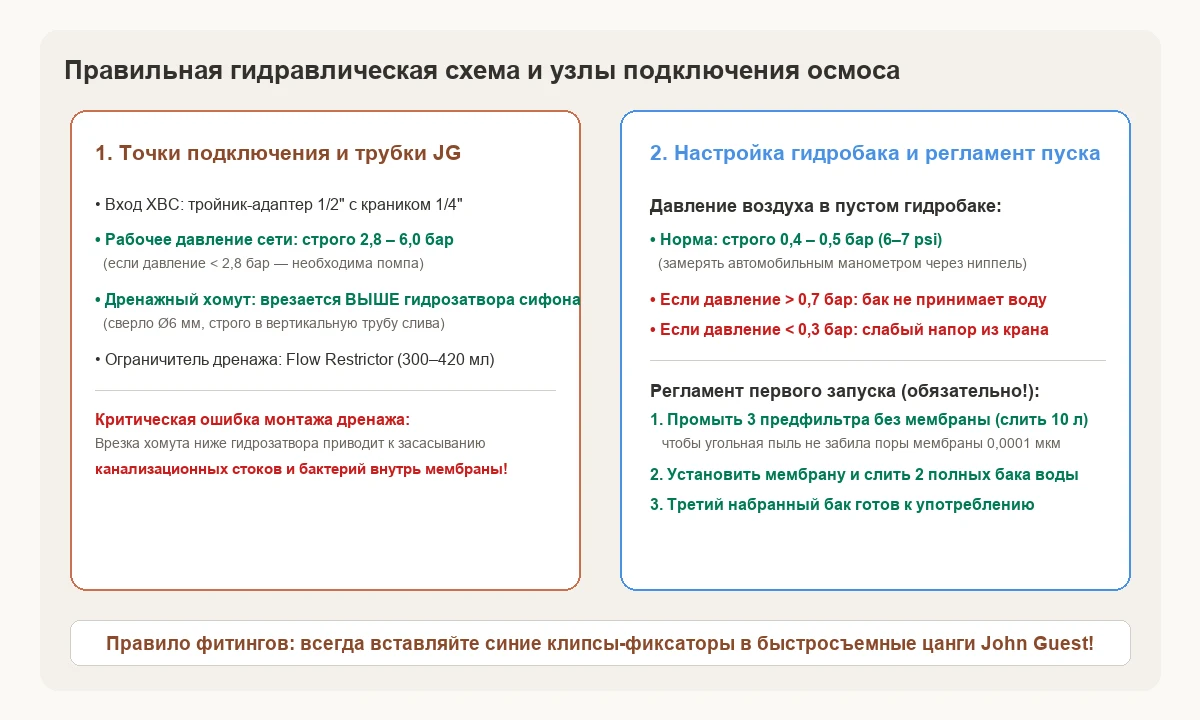

Рис. 1. Гидравлическая схема подключения обратного осмоса: подключение гидробака, врезка дренажа выше сифона и цветная маркировка трубок John Guest

Схема подключения трубок и подготовка накопительного гидробака

В большинстве бытовых фильтров (Аквафор, Гейзер, Барьер, Atoll) используются цветные пластиковые трубки диаметром 1/4" (6,35 мм) с быстросъемными цанговыми фитингами John Guest:

Красная трубка: подача холодной водопроводной воды от тройника 1/2" на вход первой колбы механической очистки 5 мкм;
Синяя трубка: чистая фильтрованная вода после постфильтра/минерализатора на отдельный питьевой кран мойки;
Желтая трубка: двунаправленная линия гидроаккумулятора (накопительного бака) через шаровый пластиковый вентиль;
Черная трубка: дренажная линия от ограничителя потока (Flow Restrictor 300–420 мл/мин) к хомуту на канализационной трубе.

Критический параметр гидробака: перед первым подключением обязательно проверьте давление воздуха в пустом баке (без воды!). Для этого открутите колпачок автомобильного золотника в нижней части бака и замерьте давление манометром. Норма составляет строго 0,4 – 0,5 бар (6–7 psi). Если давление выше 0,7 бар — бак вместит всего 2–3 литра воды вместо положенных 7–8 л. Если давление упало ниже 0,3 бар — мембрана бака слипнется, и напор из крана ослабнет до тонкой струйки.

Формула расчета полезного объема гидроаккумулятора и дренажа

Полезный объем воды Vпол, запасаемый в мембранном гидробаке общей геометрической емкостью Vобщ = 12 литров, рассчитывается по закону Бойля-Мариотта:

Vпол = Vобщ · [1 - (Pвозд_нач / Pотсечки)]

где давления берутся в абсолютных величинах (Ризб + 1,0 бар):

Pвозд_нач = 0,5 бар изб. + 1,0 = 1,5 бар абс. (давление воздушной подушки пустого бака);
Pотсечки = 2,5 бар изб. + 1,0 = 3,5 бар абс. (давление срабатывания 4-ходового отсечного клапана при давлении в ХВС 3,8 бар);
Vпол = 12 · [1 - (1,5 / 3,5)] = 12 · (1 - 0,428) = 12 · 0,572 ≈ 6,86 литра чистой воды.

При этом расчет соотношения сброса в канализацию при мембране 75 GPD (производительность 0,20 л/мин) и ограничителе дренажа Flow 300 (0,30 л/мин при рабочем давлении):

Кдренажа = Qдренаж / Qчистая = 300 мл/мин / 100 мл/мин = 3,0 (соотношение 1:3). Это отличный показатель: на 1 литр питьевой воды в канализацию уходит 3 литра промывочного концентрата.

Сравнение 4 популярных систем обратного осмоса

Технические характеристики и комплектации фильтров с вилкой цен на октябрь 2026 года:

Модель фильтра	Мембрана и ступени	Накопительный бак	Особенности и помпа	Ориентировочная цена
Гейзер Престиж	50 GPD (Vontron), 5 ступеней	12 л (полезный объем 7–8 л), сталь	Классические колбы 10" Slim Line, доступные картриджи	11 900 – 14 500 руб.
Аквафор Осмо 50 исп. 5	50 GPD, 5 ступеней	10 л, пластиковый корпус	Компактные габариты, водоводяной бак у версии DWM	12 500 – 15 200 руб.
Барьер ПРОФИ Осмо 100 Boost	100 GPD, 5 ступеней	12 л, металл	Встроенная повысительная помпа 24 В, работает от 1,0 бар	19 800 – 23 500 руб.
Atoll A-550m STD (с минерализатором)	Filmtec 75 GPD (США), 6 ступеней	12 л, антибактериальный бак	Премиальные картриджи Pentek, обогащение минералами	21 500 – 26 000 руб.

Вилка цен на расходники и комплектующие (октябрь 2026 года)

Комплект 3 предфильтров (полипропилен 5 мкм + гранулированный уголь + прессованный уголь): 1 400 – 2 600 руб.
Обратноосмотическая мембрана 50/75 GPD (Vontron / Toray / Filmtec): 2 500 – 5 200 руб.
Угольный постфильтр тонкой доочистки 1/4" JG: 850 – 1 450 руб.
Минерализатор кальцит/доломит: 1 100 – 1 800 руб.
Комплект повысительного насоса (помпа + блок питания + реле высокого/низкого давления): 6 500 – 9 200 руб.
Двухрычажный смеситель для кухни с каналом питьевой воды: 7 500 – 16 000 руб.

Чек-лист правильного монтажа и первого пуска

Врезка дренажного хомута строго ВЫШЕ гидрозатвора: сверлите отверстие Ø6 мм только в вертикальном участке сливной трубы мойки до сифона. Врезка после сифона гарантирует засасывание сточных газов и микробов в чистый тракт!
Обязательная предварительная промывка предфильтров: перед установкой мембраны отсоедините трубку от входа в корпус мембраны, откройте кран подачи ХВС и слейте 10 литров воды через первые три картриджа в ведро. Это удалит угольную пыль, которая иначе моментально забьет поры новой мембраны.
Правильная посадка мембраны в корпус: мембрана вставляется штоком с двумя резиновыми колечками вперед. Протолкните ее до упора с усилием и смажьте уплотнительные кольца каплей пищевого силикона.
Фиксация стопорных клипс фитингов: в каждый быстросъемный фитинг после вставки трубки до упора (глубина посадки 15–18 мм) обязательно установите синюю клипсу под воротник цанги.
Двукратный слив накопительного бака: после монтажа наполните бак полностью (около 1,5–2 часов), откройте кран и слейте всю воду в раковину. Повторите процедуру второй раз. Только третий набранный бак готов к питью.

Типичные ошибки при установке обратного осмоса

Ошибка при монтаже	Признак и последствия	Способ устранения
Подключение к трубе горячей воды (ГВС) вместо холодной	Мембрана разрушается при температуре выше +38 °C за 15 минут работы, вода идет соленой	Проверить трубы на ощупь, перекрыть кран и переставить тройник строго на холодный стояк ХВС
Не вставлена до упора трубка в цангу John Guest	Внезапная протечка под мойку при наборе давления 4 бар и залив соседей снизу	Разметить карандашом на трубке 18 мм, вставить с усилием через сопротивление уплотнительного кольца
Неправильная ориентация обратного клапана на выходе пермеата	Вода из бака выдавливается обратно в дренаж, насос или автопереключатель не отключается	Установить обратный клапан стрелкой от мембраны в сторону гидроаккумулятора и постфильтра
Засорение или отсутствие ограничителя дренажа (Flow)	Если нет Flow — вся вода уходит в канализацию без давления на мембране; если забит — мембрана зарастает солями за 2 недели	Проверить маркировку Flow 300/420 на черной трубке, при замене мембраны менять ограничитель потока

Безопасность и защита от протечек

Для предотвращения аварийного затопления кухни обязательно установите механический клапан защиты от протечек (Leak Stop) на входе перед первой колбой: при попадании капель воды на спрессованную губку клапан мгновенно перекрывает подачу воды подпружиненным рычагом. Проверяйте отсутствие подкапываний на колбах при закрытом кране и полностью набранном баке под максимальным давлением в течение первых 12 часов после пуска.

Часто задаваемые вопросы по установке обратного осмоса

Почему фильтр постоянно шумит и сливает воду в дренаж?

Причиной непрерывного слива является либо неисправность 4-ходового клапана отсечки (он не перекрывает подачу при наборе бака), либо падение входного давления ХВС ниже 2,5 бар, при котором клапан не может закрыться. Также проверьте герметичность обратного клапана на корпусе мембраны.

Как часто нужно менять картриджи и мембрану?

Три картриджа предварительной очистки меняются каждые 3–6 месяцев в зависимости от мутности воды. Угольный постфильтр и минерализатор подлежат замене 1 раз в год. Обратноосмотическая мембрана служит от 2 до 3,5 лет, контроль ее состояния выполняется TDS-метром (солесодержанием).

Можно ли пить воду после осмоса без кипячения?

Да, вода после исправной обратноосмотической мембраны полностью стерильна: размер вирусов составляет от 0,02 мкм, бактерий — от 0,5 мкм, в то время как поры мембраны равны 0,0001 мкм. Вода абсолютно безопасна для питья в сыром виде и для детского питания.
