Плановое отключение горячего водоснабжения на две недели летом или постоянное автономное горячее водоснабжение в загородном доме делают накопительный электрический водонагреватель (бойлер) незаменимым бытовым прибором. Современный бойлер объемом 50–80 литров обеспечивает полноценный комфортный душ для семьи из трех человек при скромном энергопотреблении 1,5–2,0 кВт.
Однако бойлер — это сосуд, работающий под постоянным гидростатическим давлением от 3 до 7 атмосфер при высокой температуре воды до 75 °C. Ошибки при его обвязке чреваты катастрофическими последствиями: разрывом внутреннего бака, затоплением квартиры кипятком или поражением электрическим током при пробое ТЭНа. В этом руководстве мы разберем правильную схему обвязки водонагревателя по СП 30.13330.2020 и правила монтажа группы безопасности.
3 сценария подключения накопительных бойлеров
- Резервный бойлер 50–80 литров в городской квартире на время летнего ремонта сетей ГВС. Параллельная врезка в квартирные коллекторы холодной и горячей воды. Обязательное условие: установка запорного шарового крана на входе горячего стояка, чтобы при включении бойлера горячая вода не утекала обратно в общедомовой стояк. Обвязка трубами PPR описана в руководстве пайка полипропиленовых труб.
- Основной бойлер 100–150 литров в частном доме от насосной станции или скважины. В автономных системах давление может подскакивать до 4,5–5,5 бар. Перед бойлером обязательна установка мембранного редуктора давления (снижение до стабильных 3,0 бар) и расширительного бака емкостью 8–12 литров. Это исключает постоянное капание воды из сбросного клапана. Подключение сифона раковины см. в как поменять сифон.
- Настенный монтаж тяжелого бойлера на перегородку из пустотелого кирпича или пеноблока. Наполненный 100-литровый бойлер весит около 130 кг. Обычные распорные анкеры вырывает из рыхлого основания. Применяются специализированные химические анкеры с сетчатыми гильзами и шпильками М10, технология монтажа которых детально разобрана в как пользоваться химическим анкером.
Физика процесса: почему капает предохранительный клапан?
При нагреве воды с 10 °C до 75 °C объем жидкости увеличивается за счет теплового расширения:
ΔV = V_0 · β · ΔT
где V_0 = 100 л, β ≈ 0,00045 1/°C, ΔT = 65 °C.
ΔV = 100 · 0,00045 · 65 ≈ 2,93 литра!
Поскольку вода несжимаема, а на входе холодной воды стоит обратный клапан (не выпускающий воду обратно в водопровод), внутреннее давление в герметичном баке без расширительного бака мгновенно возрастает до 6–7 атмосфер. Лишние 2–3 литра обязаны выйти через дренажный носик предохранительного клапана. Если из носика капает вода при нагреве — это нормальная штатная работа клапана, защищающая бак от разрыва!

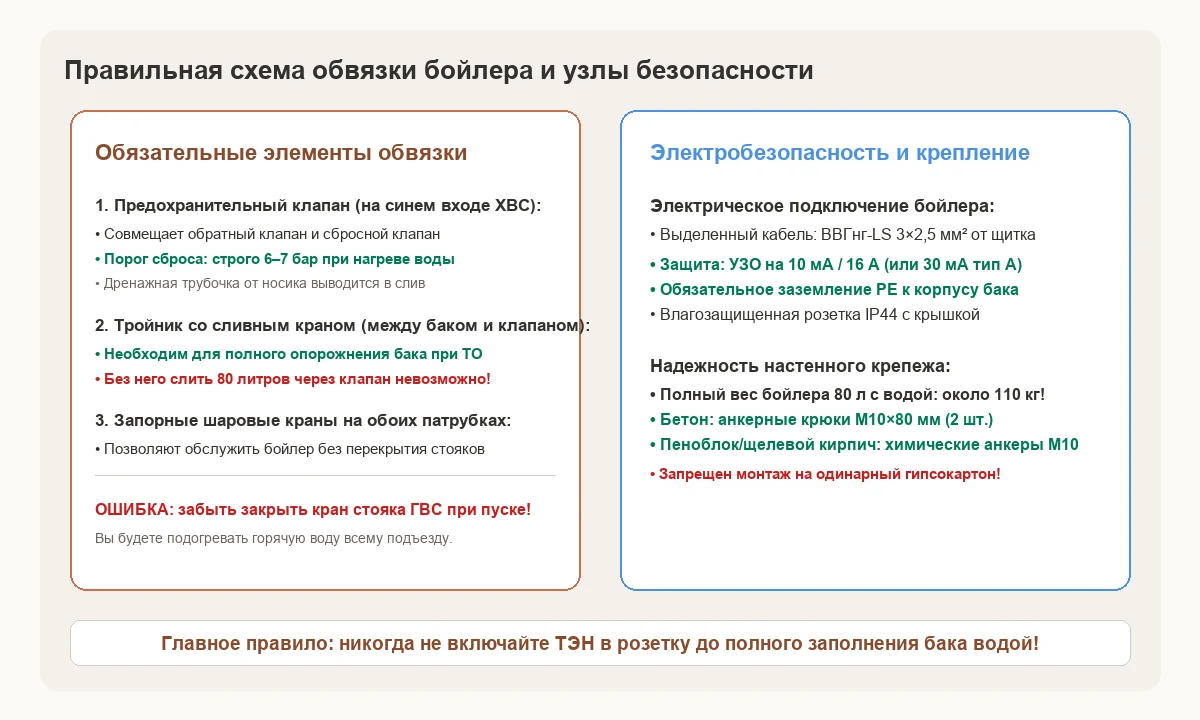

Правильная схема гидравлической обвязки: узел за узлом
Снизу у любого накопительного бойлера расположены два штуцера с резьбой 1/2" (реже 3/4"): синий — вход холодной воды, красный — выход горячей воды.
Порядок сборки холодного ввода (синий патрубок):
- Диэлектрическая вставка: полимерная изолирующая муфта, защищающая бак от блуждающих токов по металлическим трубам;
- Тройник для слива воды с краном: накручивается СРАЗУ на штуцер бака. На боковой отвод тройника ставится шаровой кран 1/2". Он нужен для быстрого слива воды из бака при техобслуживании и замене анода;
- Предохранительный клапан (группа безопасности): накручивается под тройником слива стрелкой вверх (по ходу движения воды). Он совмещает обратный клапан (не дает воде уйти из бака при отключении холодной воды в городе) и сбросной клапан на 6 бар;
- Запорный кран: шаровой кран для перекрытия подачи холодной воды на водонагреватель;
- Труба ХВС: подключение к квартирному коллектору холодной воды.
Порядок сборки горячего вывода (красный патрубок):
- Диэлектрическая вставка;
- Тройник с краном подсоса воздуха (или шаровой кран со спускником);
- Запорный шаровой кран ГВС;
- Труба в квартирную разводку горячей воды.
Как слить воду из бойлера за 5 минут: секрет подсоса воздуха
Попытка слить воду из бойлера только через предохранительный клапан заканчивается неудачей: сольется 200 грамм, после чего внутри бака образуется вакуум (разрежение), и вода перестает течь. Чтобы слить 80 литров, необходимо одновременно открыть два крана:
- Нижний кран на синем патрубке — через него вода сбрасывается в ведро или в канализацию по надетому шлангу;
- Верхний кран на смесителе (или кран подсоса воздуха на красном патрубке) — через него воздух засасывается внутрь бака, вытесняя воду.
Сравнение 4 популярных накопительных водонагревателей
| Модель | Объем / Мощность ТЭНа | Материал внутреннего бака | Тип ТЭНа / Особенности | Ориентировочная цена (Октябрь 2026) |
|---|---|---|---|---|
| Atlantic Steatite Cube 50 | 50 л / 1,5 кВт | Эмаль с цирконием Diamond-quality | Сухой стеатитовый ТЭН в колбе, тихий | 19 800 руб. |
| Ariston ABS VLS EVO PW 80 | 80 л / 2,5 кВт (1,5 + 1,0) | Титановая эмаль Titanshield | Плоский двухбаковый (глубина 27 см), УЗО | 26 400 руб. |
| Thermex Flat Plus Pro 50V | 50 л / 2,0 кВт | Нержавеющая сталь G.5 | Электронный дисплей, двойной мокрый ТЭН | 18 900 руб. |
| Zanussi ZWH/S 80 Splendore XP | 80 л / 2,0 кВт | Нержавеющая сталь Nickel Plus | Управление по Wi-Fi, универсальный монтаж | 22 500 руб. |
Вилка цен на оборудование для монтажа бойлера (Октябрь 2026)
- Накопительные водонагреватели 50–80 л (11 500 – 28 000 руб.): Ariston, Atlantic, Thermex, Haier, Ballu.
- Группа безопасности и арматура (1 800 – 3 800 руб.): качественный предохранительный клапан Valtec/ITAP на 6 бар, пара шаровых кранов с американкой, тройники латунные, сливной штуцер.
- Электрика (1 200 – 2 500 руб.): влагозащищенная розетка IP44, кабель ВВГнг-LS 3×2,5 мм², УЗО на 10 мА (или автомат дифференциальный).
Чек-лист проверки обвязки перед первым включением
- Надежность анкерного крепления: повисните на кронштейнах всем весом перед навеской бака — анкеры не должны шевелиться ни на миллиметр.
- Наличие сбросного клапана: убедитесь, что предохранительный клапан накручен именно на синий вход ХВС, а стрелка на его корпусе направлена вверх (в сторону бака).
- Дренажная трубка: на носик сбросного клапана наденьте гибкую прозрачную силиконовую трубку и выведите ее в канализацию или бачок унитаза.
- Заполнение бака водой ДО включения в розетку: откройте кран горячей воды на смесителе и откройте подачу холодной воды в бойлер. Дождитесь, пока из смесителя с шипением выйдет весь воздух и пойдет ровная плотная струя воды. Только после этого включайте вилку в розетку!
- Контроль герметичности резьб: в течение 1 часа после первого нагрева до максимальной температуры 75 °C проверьте салфеткой все резьбовые соединения на отсутствие капель.
Типичные ошибки при подключении водонагревателя
| Ошибка | Последствия | Как делать правильно |
|---|---|---|
| Включение вилки бойлера в розетку с пустым баком | Сухой нагревательный элемент (ТЭН) раскаляется за 20 секунд и необратимо сгорает | Включать электропитание только после того, как из смесителя пойдет вода без воздуха |
| Глушение носика капающего предохранительного клапана заглушкой | При нагреве давление вырастает до 12–15 бар, бак раздувается, лопается по швам и заливает дом | Никогда не глушить клапан! Вывести дренажную трубку в слив или поставить расширительный бак |
| Монтаж обычного обратного клапана вместо предохранительного комбинированного | Бак лишается защиты от избыточного давления, при закипании возможен взрыв сосуда под давлением | Использовать СТРОГО штатный комбинированный клапан с регулированным сбросом на 6–7 бар |
| Не перекрыт вводной кран горячей воды от городского стояка | Бойлер греет воду для всего подъезда, ваш счетчик электричества крутится со скоростью вентилятора | При включении бойлера ОБЯЗАТЕЛЬНО перекрыть центральный шаровой кран ГВС на входе в квартиру |
Электробезопасность во влажных помещениях
Водонагреватель работает в зоне повышенной влажности. Питание бойлера должно осуществляться строго по трехпроводной схеме с рабочим защитным заземлением PE. Подключение без заземления категорически запрещено: при микротрещине в оболочке ТЭНа фазный потенциал 220 В выйдет прямо в струю воды в душе!
Линия должна быть защищена УЗО с током утечки не более 10 мА (специальный сантехнический норматив по ГОСТ Р 50571.7.701) или высококачественным УЗО на 30 мА класса А. Запрещается подключать бойлер через обычные бытовые удлинители и тройники.
Часто задаваемые вопросы (FAQ)
Зачем нужен магниевый анод и как часто его менять?
Магниевый анод — это «жертвенный» элемент электрохимической защиты. Магний более химически активен, чем сталь бака и медь ТЭНа, поэтому кислород и соли жесткости в первую очередь окисляют и растворяют магний, защищая стальной бак от коррозии. Менять магниевый анод необходимо каждые 12–18 месяцев при регулярной эксплуатации.
Что лучше: сухой ТЭН или мокрый?
Мокрый ТЭН контактирует непосредственно с водой — он дешевле, но быстро обрастает слоем накипи при жесткой воде, теряет КПД и перегорает. Сухой ТЭН помещен в герметичную эмалированную колбу — он не контактирует с водой, не боится солей жесткости, а при выходе из строя заменяется за 5 минут без слива воды из бака.
Почему из бойлера течет вода с неприятным запахом тухлых яиц (сероводорода)?
Причиной запаха являются анаэробные сульфатредуцирующие бактерии, размножающиеся в теплой застойной воде при температуре 40–50 °C (эко-режим). Чтобы избавиться от бактерий, прогрейте водонагреватель на максимальной температуре 75–80 °C в течение 4–6 часов (термическая дезинфекция) и промойте бак свежей водой.
