Монтаж инсталляции унитаза своими руками: пошаговая установка, высота, обшивка

Подвесной унитаз с инсталляцией скрытого монтажа — базовый элемент современного санузла. В отличие от громоздкого напольного компакта, инсталляция прячет бачок, подводку воды и канализационную трубу в фальшстену. Пол под чашей остается абсолютно свободным: мыть плитку становится в разы быстрее и гигиеничнее, а визуальное пространство компактной ванной комнаты зрительно расширяется.

Однако монтаж скрытой рамы не прощает дилетантских ошибок: если ошибиться с высотой крепления шпилек до заливки стяжки, унитаз либо повиснет на уровне барного стула, либо окажется у самого пола. А если сэкономить на жесткости обшивки и зашить раму одним тонким листом гипсокартона, плитка покроется трещинами при первой же посадке взрослого человека весом 90 кг. В этом руководстве мы разберем монтаж инсталляции по стандартам СП 73.13330.2016 и европейскому нормативу статической нагрузки EN 997 (испытание весом 400 кг).

3 сценария монтажа инсталляционных систем

• Монтаж самонесущей рамы к монолитной бетонной стене в новостройке. Капитальная несущая стена. Крепление ножек к черновой плите перекрытия двумя мощными стальными глухарями Ø10×80 мм с нейлоновыми дюбелями, верхнее крепление — две регулируемые шпильки М10 с контргайками в бетон. Обшивка фронтальной плоскости в два слоя влагостойким гипсоволокнистым листом (ГВЛВ 12,5 мм, суммарно 25 мм) с последующей укладкой крупноформатного керамогранита. Подключение ХВС жесткой полипропиленовой трубой выполнено по правилам пайки полипропиленовых труб.
• Установка инсталляции в нишу канализационного стояка с креплением в распор к боковым стенам. За рамой проходят чугунные трубы стояка, задняя стена тонкая или отсутствует. Используется комплект специальных удлиненных боковых распорных кронштейнов (размах до 500 мм), фиксирующихся в монолитные боковые простенки санузла. Обслуживание сифона раковины описано в статье как поменять сифон.
• Монтаж инсталляции в деревянном доме или санузле с перегородками из легких блоков. Стены из пеноблока D400 или гипсолита не выдерживают нагрузку на вырыв верхних анкеров. Применяются усиленные рамы с тяжелыми расширенными опорными пятками, где вся консольная нагрузка передается в пол перекрытия, либо сквозная шпилечная стяжка с металлическими пластинами-платиками с обратной стороны стены. Сравнение с напольным типом см. в статье установка унитаза своими руками.

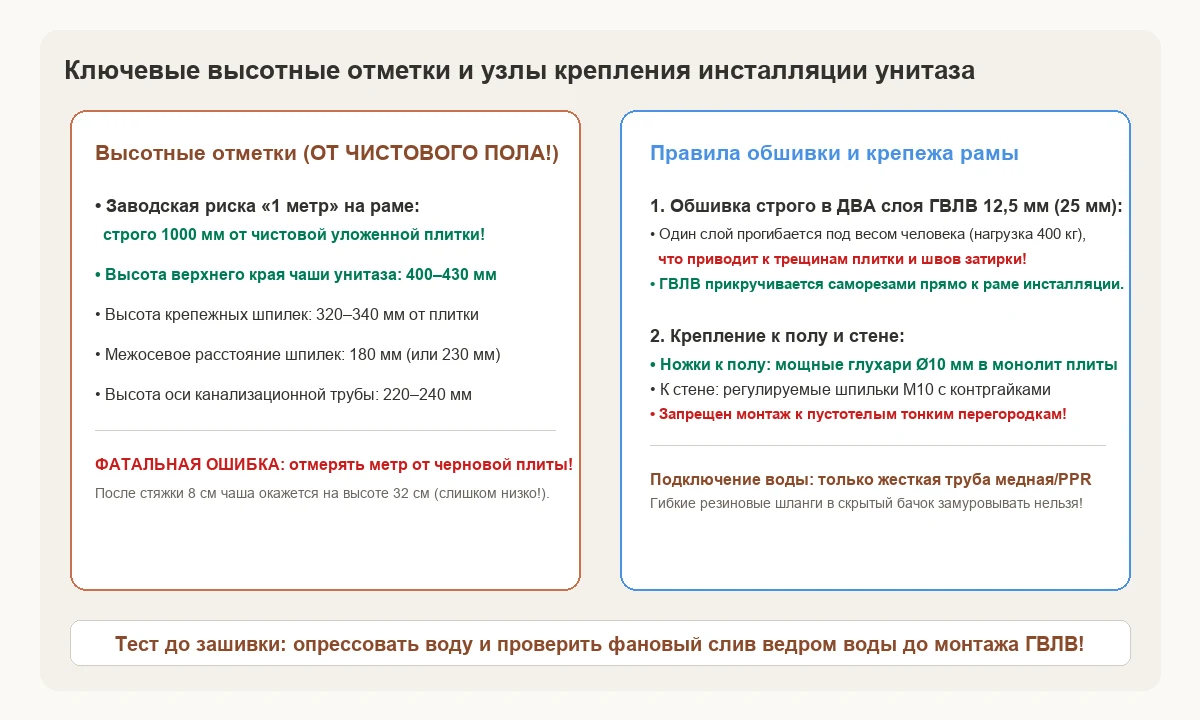

Высотные отметки: главное правило расчета от чистового пола

На вертикальных стойках любой фирменной инсталляции (Geberit, Grohe, TECE) выдавлена заводская риска с маркировкой «1 метр». Главная фатальная ошибка неопытных мастеров — отмерять этот метр от поверхности бетонной плиты перекрытия!

Метка 1000 мм рассчитана СТРОГО от уровня чистового финишного пола (поверхности уложенной и затертой плитки). Если пол еще черновой, необходимо заранее вычислить будущую толщину чистового пирога:

H_пирога = h_утеплителя + h_стяжки + h_клея + h_плитки

Если в санузле планируется стяжка 50 мм + слой плиточного клея 5 мм + керамогранит 10 мм, общий подъем уровня составит 65 мм. В этом случае заводскую метку на раме необходимо выставлять на высоте ровно 1065 мм от текущей черной плиты перекрытия!

Стандартные высоты ключевых элементов подвесного унитаза:

• Верхняя плоскость керамической чаши унитаза: 400–430 мм от чистого пола (европейский стандарт комфорта для взрослых — 410–420 мм; для людей высокого роста или маломобильных групп — 450 мм);
• Оси крепежных резьбовых шпилек: 320–340 мм от чистого пола;
• Межосевое расстояние между шпильками: унифицировано — либо 180 мм (у 95% современных чаш), либо 230 мм (увеличенные чаши);
• Центр канализационного сливного патрубка: 220–240 мм от чистого пола;
• Центр клавиши смыва: 1000 мм от чистого пола.

Крепление рамы и подключение коммуникаций

Фиксация к полу и стене

Рама выставляется строго по пузырьковому или лазерному уровню в трех плоскостях. Регулируемые выдвижные лапы позволяют настроить горизонталь и высоту, после чего фиксируются болтами М8. К полу рама крепится глухарями Ø10 мм через нейлоновые дюбели в предварительно пробуренные отверстия глубиной не менее 80 мм. Верхние шпильки выставляют вертикаль рамы и намертво контрятся гайками с обеих сторон кронштейна.

Подводка воды к бачку

Внутри бачка установлен поплавковый наливной клапан с резьбой 1/2". Подключение воды выполняется строго жесткой трубой (полипропилен, медь или сшитый полиэтилен с латунным уголком). Использовать гибкие резиновые шланги в оплетке внутри замурованного бачка КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО: резина шланга стареет и лопается через 5–7 лет, вызывая скрытую аварию за плиткой!

Канализационный отвод

Инсталляция комплектуется фановым коленом Ø90 мм со специальным переходом на раструб фановой трубы Ø110 мм. Колено жестко защелкивается в штатный пластиковый хомут рамы. Уклон отвода в сторону общего стояка должен составлять нормативные 2 см на 1 метр длины (при уклоне меньше 1,5 см возникнут засоры; при уклоне больше 3 см вода будет сливаться быстрее тяжелых фракций).

Правила обшивки короба: почему нужен двойной слой ГВЛВ

Керамическая чаша консольно насаживается на шпильки и при затяжке гаек стремится оторвать верхний край обшивки и продавить нижний. Если зашить короб одним слоем обычного гипсокартона (ГКЛ 12,5 мм), при нагрузке 100 кг стена прогнется на 1,5–2 мм. Этого достаточно, чтобы хрупкая плитка лопнула, а швы затирки раскрошились.

Нормативный пирог обшивки по альбомам технических решений Knauf и Geberit:

• 2 слоя влагостойкого гипсоволокнистого листа (ГВЛВ) толщиной 12,5 мм (суммарная толщина обшивки 25 мм);
• Листы прикручиваются специальными саморезами для ГВЛВ с зенкующей головкой непосредственно к стальному профилю рамы инсталляции с шагом 15–20 см;
• Перед укладкой плитки короб дважды грунтуется и покрывается эластичной полимерной гидроизоляцией;
• Между плиткой и чашей унитаза ОБЯЗАТЕЛЬНО устанавливается звукоизоляционная демпферная прокладка из вспененного полиэтилена (толщиной 4–5 мм). Она компенсирует микронеровности керамогранита и предотвращает скол керамики при затяжке шпилек.

Сравнение 4 популярных брендов инсталляций для унитаза

Вилка цен на комплекты скрытого монтажа (Октябрь 2026)

• Бюджетные рамы (12 000 – 16 500 руб.): Cersanit, Alcaplast, Vitra. Достойное качество пластика, стандартные металлические профили, базовые кнопки.
• Средний премиальный сегмент (19 000 – 26 000 руб.): Geberit Duofix Delta, Grohe Rapid SL. Монолитные бесшовные бачки с защитой от конденсата, легкий доступ через ревизионное окно клавиши.
• Профессиональные модульные системы (28 000 – 48 000 руб.): TECE, Viega Prevista. Ресурс механизмов более 200 000 циклов, ультратонкие дизайнерские панели смыва из закаленного стекла и нержавейки.

Чек-лист проверки инсталляции перед зашивкой гипсокартоном

1. Опрессовка водопроводного ввода: откройте запорный вентиль внутри бачка, наполните его до переливной трубки и убедитесь в герметичности всех соединений в течение 2 часов.
2. Проливка фанового слива: снимите транспортировочную заглушку со сливной трубы и вылейте в колено ведро воды (10 литров) — вода должна уйти мгновенно с характерным хлюпом без малейших подтеков по стыкам манжет.
3. Установка защитных заглушек: наденьте на сливную и фановую трубы яркие желтые заглушки, а в отверстия ревизии бачка вставьте защитный монтажный короб из пенопласта.
4. Затяжка контргаек на шпильках: убедитесь, что все регулировочные винты вертикали и высоты жестко затянуты рожковым ключом.
5. Резьбовые защитные кембрики: накрутите на шпильки унитаза пластиковые защитные трубки, чтобы плиточный клей не забил резьбу М12 при отделочных работах.

Типичные ошибки при монтаже инсталляции

Безопасность и регламент обслуживания

Весь внутренний механизм бачка (наливной клапан, сливная колонка, донные уплотнители) полностью обслуживается через ревизионное окно, скрытое за декоративной панелью клавиши смыва. Никаких дополнительных люков в стене городить не нужно: панель смыва легко снимается сдвигом вверх без инструмента.

При навешивании чаши унитаза гайки на шпильках М12 затягивайте аккуратно, чередуя левую и правую сторону по пол-оборота, с контролем прилегания. Не используйте ударные гайковерты — сантехнический фарфор хрупок и раскалывается при перекосе затяжки!
