«На гипсокартон ничего вешать нельзя» — это миф, который живёт рядом с другим мифом: «да я туда обычный дюбель забью, держит же». Правда посередине и она измеримая. Производители крепежа публикуют допустимые нагрузки на анкер в листе конкретной толщины, а КНАУФ — предельную нагрузку на погонный метр стены. Если сложить эти два ограничения с простым расчётом момента от вылета полки, получается понятный ответ: что именно и как вешать.
Сначала разберитесь, что у вас за стена
Под «гипсокартоном» скрываются три разные конструкции, и держат они по-разному:
- Каркасная перегородка — два листа на металлических стойках, внутри пустота или минвата. Стойки обычно с шагом 600 мм, реже 400 мм.
- Каркасная облицовка — листы на профилях вдоль капитальной стены. Позади лист — воздушный зазор 20–50 мм, за ним кирпич или бетон.
- Приклеенный лист (бескаркасная облицовка на КНАУФ-Перлфикс) — гипсокартон посажен на клеевые марки прямо на стену. Сверлить такую можно насквозь и крепиться в основание.
Отличить просто: постучите. Гулкий звук по всей площади — каркас, глухой с редкими пустотами — приклеенный лист. Ещё надёжнее — просверлить тонкое отверстие в незаметном месте и проверить проволокой, что за листом.
Толщина листа тоже важна: ходовые КНАУФ-листы — 12,5 мм, потолочные — 9,5 мм, в качественных перегородках часто двойная обшивка 2×12,5 мм. От неё напрямую зависит паспортная нагрузка на дюбель.
Крепёж для листовых материалов: что сколько держит
Ниже — рекомендуемые нагрузки на один анкер из техлистов fischer. В них уже учтён требуемый коэффициент запаса к разрушающей нагрузке — по таблицам fischer он получается примерно трёхкратным для однослойной обшивки и выше для двухслойной, — и действительны они при растяжении, поперечной нагрузке и нагрузке под произвольным углом. Перевод в килограммы-силы приблизительный: 0,10 кН ≈ 10 кгс.
| Тип крепежа | ГКЛ 9,5 мм | ГКЛ 12,5 мм | 2×12,5 мм |
|---|---|---|---|
| Металлический полостной дюбель fischer HM (тот самый Molly) | 0,15 кН ≈ 15 кгс | 0,20 кН ≈ 20 кгс | 0,30 кН ≈ 30 кгс |
| Складной нейлоновый fischer DUOTEC (пролёт между стойками 625 мм) | 0,17 кН ≈ 17 кгс | 0,20 кН ≈ 20 кгс | 0,43 кН ≈ 43 кгс |
| То же DUOTEC, но у стойки (пролёт 120 мм) | 0,20 кН ≈ 20 кгс | 0,36 кН ≈ 36 кгс | 0,59 кН ≈ 60 кгс (DUOTEC 10), 0,70 кН ≈ 70 кгс (DUOTEC 12) |
| Ввинчиваемый дюбель fischer Driva | 0,08 кН ≈ 8 кгс | 0,10 кН ≈ 10 кгс | 0,20 кН ≈ 20 кгс |
Три вывода из этой таблицы, которые стоит запомнить.
Первый. Разница между «дривой» и «молли» — в два раза, и это не маркетинг: у ввинчиваемого дюбеля работает только резьба в гипсовом сердечнике, у металлического полостного — лепестки, которые прижимаются к обратной стороне листа и раздают нагрузку на большую площадь.
Второй. Двойная обшивка даёт заметный прирост, а у складного дюбеля — больше чем вдвое. Если стену ещё только собирают под будущие полки, второй слой листа — самое дешёвое усиление.
Третий и самый недооценённый. У fischer DUOTEC нагрузка зависит от того, где вы сверлите: посередине пролёта между стойками лист прогибается и даёт 0,20 кН, а рядом со стойкой (пролёт 120 мм) — 0,36 кН. То есть само место крепления меняет несущую способность почти вдвое.
Цифры конкурентов — «бабочек», зонтиков, металлических «драйв» других марок — гуляют по интернету в диапазоне от 8 до 50 кг, потому что разные продавцы приводят то допустимую, то разрушающую нагрузку. Берите значения из техлиста той упаковки, которую держите в руках, и смотрите, есть ли там слово «рекомендуемая» или «с коэффициентом запаса».
Что говорит производитель листов
КНАУФ в альбомах рабочих чертежей нормирует не анкер, а стену целиком. Формулировка звучит так: грузы массой до 70 кг на 1 погонный метр по длине перегородки, при высоте навесного груза более 30 см и ширине менее 60 см, можно подвешивать на любую часть стены, при этом расстояние между дюбелями должно быть более 75 мм. Одной точкой крепления при этом не обходятся в любом случае: ставьте минимум два дюбеля.
Предел зависит от системы: до 40 кг/пог. м для перегородок С111 и С115 и облицовок, до 70 кг/пог. м для С112, С113, С116. Всё, что выше этих пределов — 40–150 кг/пог. м для облицовок и 70–150 кг/пог. м для перегородок, — КНАУФ отправляет к комплектным системам крепления: к закладным, траверсам и специальным узлам. Выше 150 кг/пог. м навешивать на такую стену уже не предполагается.
Обратите внимание на оговорку про геометрию: «высота более 30 см и ширина менее 60 см». Она не случайна — производитель считает нагрузку распределённой по метру стены. Узкий тяжёлый предмет и широкий лёгкий нагружают лист совсем по-разному.
Считаем нагрузку на крепёж
Главная ошибка расчёта — считать, что 20 кг книг на полке дают 20 кг на крепёж. Не дают: дают больше, иногда во много раз. Полка — это рычаг.

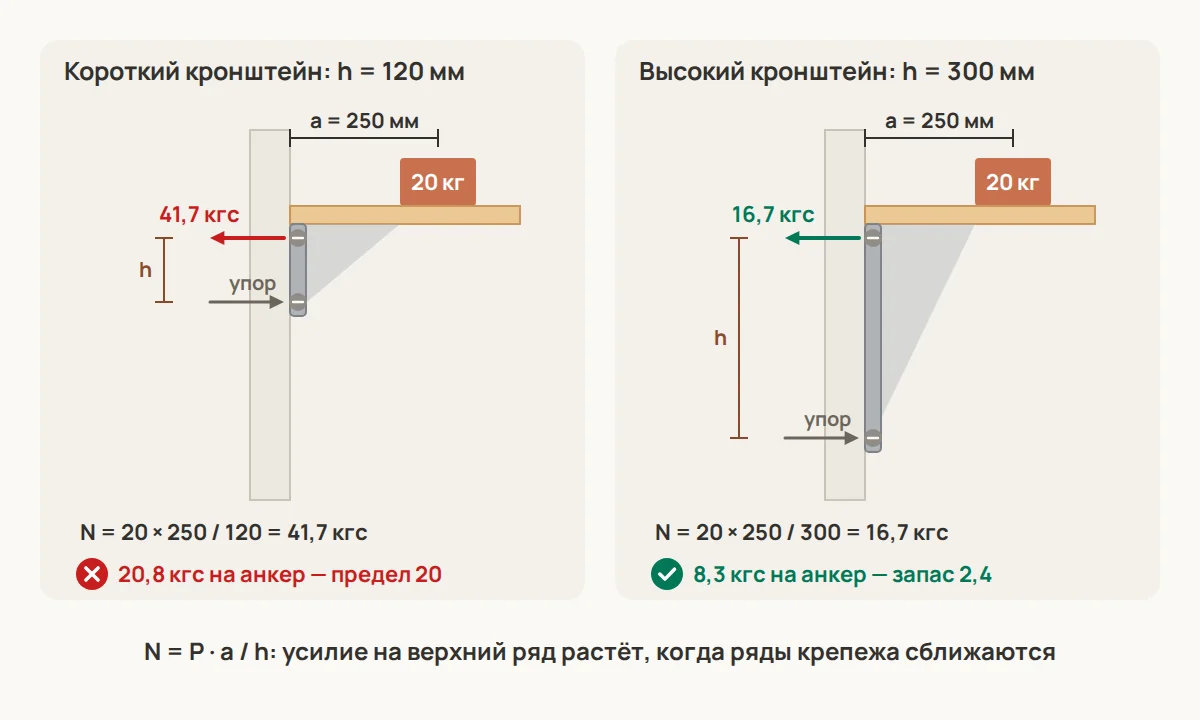

Представьте кронштейн, прикрученный к стене двумя рядами саморезов: верхний и нижний, расстояние между ними по высоте h. Груз массой P стоит на полке в среднем на расстоянии a от стены. Груз стремится повернуть кронштейн: нижняя кромка упирается в лист, а верхние крепления работают на вырыв. Приравняв моменты относительно нижней точки опоры, получаем усилие, растягивающее верхний ряд:
N = P · a / h
Вес при этом ещё и тянет всю группу крепежа вниз — это поперечная нагрузка (срез), она делится на все анкеры.
Численный пример
Полка глубиной 300 мм, нагрузили книгами на 20 кг. Центр тяжести примерно посередине глубины, но расчёт ведут по худшему варианту — примем плечо a = 250 мм. Кронштейн короткий, ряды крепежа разнесены на h = 120 мм. Дюбели — fischer HM в лист 12,5 мм, по два в каждом ряду.
- усилие на верхний ряд: N = 20 × 250 / 120 = 41,7 кгс;
- на каждый из двух верхних анкеров: 41,7 / 2 = 20,8 кгс;
- допустимая нагрузка на анкер: 20 кгс.
То есть полка уже за пределом, хотя на ней «всего» 20 кг. А теперь поменяем одно число: возьмём кронштейн повыше, с разносом h = 300 мм.
- N = 20 × 250 / 300 = 16,7 кгс;
- на анкер: 8,3 кгс — почти двух-с-половиной-кратный запас к паспортным 20.
Вывод, который стоит дороже всех таблиц: высота кронштейна важнее марки дюбеля. Полка на двух коротких уголках и та же полка на кронштейнах высотой в треть метра — это разница в два с половиной раза по усилию на крепёж.
Отсюда же понятно, почему «невидимые» полки на скрытых штырях так плохо живут в гипсокартоне: у них h стремится к нулю, а плечо — к полной глубине полки. Такие полки просят закладную.
Проверьте и второе ограничение
Полка длиной 1,2 м с 20 кг груза — это 20 / 1,2 ≈ 17 кг на погонный метр стены. В лимит КНАУФ (40 или 70 кг/пог. м) укладывается свободно. А вот узкий шкафчик шириной 0,4 м с теми же 20 кг даёт уже 50 кг/пог. м — для облицовки С61 это за пределом, нужна закладная или крепление в стойки.
Как найти стойки каркаса
Самое надёжное крепление в гипсокартонной стене — саморез в металлическую стойку. Стойка из оцинкованного профиля толщиной 0,6 мм держит кровельный или каркасный саморез несравнимо лучше листа.
- Магнит. Проведите неодимовым магнитом по стене — он «залипнет» на саморезах, которыми лист прикручен к профилю. Цепочка находок вертикально и есть стойка.
- Детектор. Приборы с режимом поиска металла и дерева показывают профиль уверенно. Подробнее — в статье как найти проводку в стене: тот же прибор ищет и профиль, и кабель.
- Простукивание и шаг. Найдя одну стойку, отложите 600 мм — вторая почти наверняка там. Но шаг бывает и 400 мм, и сбитый у проёмов, так что проверяйте.
Если полка попадает на стойку хотя бы одним рядом крепежа — считайте, что вам повезло. Крепите в неё каркасным саморезом длиной, чтобы за профилем осталось 10–15 мм, а остальные точки добирайте полостными дюбелями.
Закладная: когда без неё никак
Закладная — брус, фанера или отрезок профиля, установленный между стойками до обшивки. КНАУФ описывает траверсу как закладную для предметов массой 70–150 кг на погонный метр. Домашние сценарии, где закладная обязательна:
- навесные кухонные шкафы;
- тяжёлый телевизор на кронштейне — см. как повесить телевизор на стену;
- полки со скрытым креплением и любые консоли с малым разносом крепежа;
- водонагреватель, откидная кровать, турник — здесь вопрос не в лимите, а в безопасности.
Если стена уже зашита, а закладной нет, остаются два пути: крепиться в стойки (переставив полку по горизонтали) или вскрыть кусок листа, поставить закладную и заделать. Второй вариант дольше, но честнее, чем набивать в лист десяток «бабочек» и надеяться.
Пошагово: ставим полку
- Разметьте высоту. Проведите горизонталь — пузырьковым уровнем или лазером (см. как пользоваться лазерным уровнем). Кривая полка видна с порога.
- Проверьте, что за листом. Детектор или, как минимум, здравый смысл: над розеткой и выключателем вертикально идёт кабель, по горизонтали на высоте 15–20 см от потолка тоже возможна трасса. Перед сверлением обесточьте линию автоматом в щитке.
- Разнесите точки. Между соседними дюбелями — не менее 75 мм по КНАУФ, а лучше больше. Не сверлите ближе 50 мм к кромке листа и к углу.
- Сверлите без удара. Только вращение. Перфоратор в режиме удара разобьёт гипсовый сердечник, и дюбель будет держаться в каше. Диаметр — строго по инструкции к дюбелю, «на глазок больше» недопустимо.

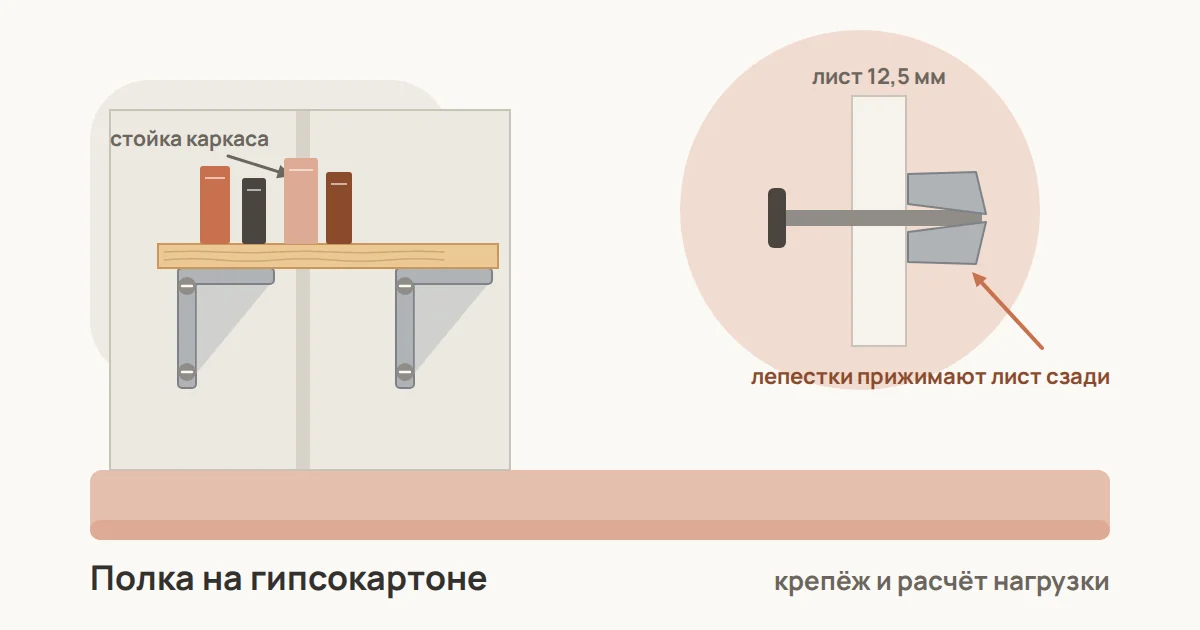

- Установите дюбели. Полостному металлическому нужны клещи: они стягивают лепестки, пока те не прижмутся к обратной стороне листа. Без клещей дюбель проворачивается и распирается наполовину — паспортная нагрузка на такой узел не распространяется. Складной дюбель просовывают сквозь отверстие и подтягивают за поводок.
- Навесьте кронштейны, проверьте уровень, затяните винты. Затягивать — до плотного прилегания, без фанатизма: гипс сминается.
- Нагрузите постепенно. Сначала половину расчётного веса, проверьте через сутки, что ничего не просело.
Типичные ошибки
| Ошибка | Что будет | Как правильно |
|---|---|---|
| Обычный распорный дюбель для бетона в пустоту за листом | Распирается в воздухе, держится только трением по кромке отверстия; вырывает вместе с кусочком гипса | Только крепёж для листовых материалов: полостной металлический, складной, ввинчиваемый |
| Сверление в режиме удара | Сердечник крошится, отверстие получается рваным, несущая способность падает непредсказуемо | Безударное сверление, диаметр строго по инструкции |
| Молли без клещей | Лепестки раскрываются не до конца, дюбель проворачивается | Клещи для полостных дюбелей или, как временная мера, стяжка длинным винтом с шайбой |
| Короткие кронштейны под глубокую полку | Плечо большое, разнос крепежа маленький — усилие на верхний анкер в разы выше веса | Кронштейн повыше: разнос рядов не меньше 3/4 глубины полки, а лучше равный ей |
| Два дюбеля рядом, в 3–4 см друг от друга | Зоны разрушения гипса перекрываются, пара работает хуже одиночного анкера | Расстояние между дюбелями более 75 мм |
| Крепление у самой кромки листа или в углу | Кромка выкрашивается | Отступ не менее 50 мм от края |
| Считать вес полки равным нагрузке на крепёж | Полка «неожиданно» вырывается при вполне скромном весе | Считать по формуле N = P · a / h |
Безопасность
Опасностей тут две, и обе не очевидны.
Электрика. За гипсокартоном кабели идут без штробы, в гофре или вообще открыто, и предсказать их трассу сложнее, чем в оштукатуренной стене. Перед сверлением выключите автомат на этой группе, проверьте отсутствие напряжения в ближайшей розетке индикатором, а после сверления первого отверстия убедитесь, что в нём нет провода. Всё, что сложнее — переносы линий, новые ветки — электрику.
Падение полки. Не вешайте над кроватью, детской кроваткой и рабочим местом тяжёлые предметы, если крепление вызывает хоть малейшие сомнения. Стеклянные и керамические вещи на полке в спальне над изголовьем — плохая идея независимо от крепежа.
Работайте в очках: гипсовая пыль летит прямо в лицо, когда сверлишь на уровне глаз. Респиратор при паре отверстий не нужен, но если сверлите десяток — стоит, подробности в статье респиратор для ремонта. Дрель или шуруповёрт для этой работы подойдёт любой аккуратный — что смотреть при покупке, разобрано в разделе электроинструмента.
Частые вопросы
Сколько килограммов выдержит полка на гипсокартоне?
Однозначного числа нет — оно зависит от глубины полки, высоты кронштейна, толщины листа и числа точек крепления. Ориентир для типовой книжной полки шириной 1 м и глубиной 25–30 см на четырёх металлических полостных дюбелях в лист 12,5 мм с кронштейнами высотой 200–250 мм — порядка 15–20 кг с запасом. Посчитайте свой случай по формуле N = P · a / h и сравните с 0,20 кН на анкер.
Можно ли вешать на гипсокартон кухонные шкафы?
Только на закладную или в стойки каркаса. Навесной шкаф с посудой — это легко 40–60 кг на полутора метрах, при этом вылет 300 мм и небольшая монтажная планка сверху. Расчёт даёт усилия, при которых обычный полостной дюбель работает без запаса.
Чем отличается «бабочка» от «молли»?
«Молли» (полостной металлический) складывается лепестками и прижимает лист с обратной стороны металлом — он прочнее и допускает демонтаж винта. «Бабочка» — пластиковый складной дюбель, дешевле и ставится без клещей, но у неё ниже допустимая нагрузка и она чувствительнее к точности отверстия. Для полки с реальным весом берите металлический.
Нужен ли перфоратор?
Нет. Для гипсокартона он даже вреден — режим удара разрушает сердечник. Достаточно шуруповёрта или лёгкой дрели в режиме сверления. Перфоратор понадобится, только если вы добираетесь сквозь лист до бетонной стены.
А если стена уже с отделкой, и я не знаю, где стойки?
Найдите их магнитом по саморезам обшивки — это работает даже под обоями и краской. Если стена оштукатурена поверх листов, используйте детектор. Метод «сверлить пробные отверстия и смотреть» оставьте на самый крайний случай и делайте это там, где отверстие закроет сама полка.
Можно ли использовать химический анкер?
В гипсокартон — нет смысла: состав не даёт прочности, если держать его не за что. Химический анкер работает в пустотелом кирпиче и газобетоне с сетчатой гильзой, а в листовом гипсе несущая способность определяется самим листом. Какой крепёж под какое основание — разобрано в статье какой дюбель выбрать.
Полка на всю стену — как быть?
Длинная полка выгодна: нагрузка на погонный метр падает, а точек крепления можно поставить много. Ставьте кронштейны в каждую стойку каркаса (через 600 мм), и вопрос дюбелей во многом снимется. Общие принципы расчёта полок и шага опор — в статье полки на стену своими руками.
