Как выбрать анкер для бетона, кирпича и газоблока: клиновой, распорный, рамный

Надежное закрепление тяжелых строительных конструкций — навесов, металлических балок перекрытия, тяжелого технологического оборудования, консольных лестниц и вентилируемых фасадов — требует крепежа с колоссальным сопротивлением вырывающим и срезающим силам. Обычные пластиковые дюбели под нагрузкой свыше 100–150 кг плывут от пластической деформации нейлона и выдергиваются из стены.

Металлические анкеры работают по принципу механического саморасклинивания стали в твердом теле основания. Однако в строительном крепеже критически важно правильно подобрать тип анкера под материал стены: если забить клиновой анкер в пустотелый кирпич или пеноблок, он расколет перегородки и не создаст распора, а при установке слишком близко к краю бетонной плиты выколет угол монолита. В этом экспертном обзоре разберем классификацию анкеров по ГОСТ Р 57787-2017 и расчет допустимых нагрузок по СП 512.1325800.2022.

3 сценария применения металлических анкеров

• Крепление опорных стальных башмаков колонн навеса к железобетонному фундаменту В25. Нагрузка от снегового мешка и знакопеременный ветровой момент опрокидывания. Применяются клиновые анкеры из углеродистой стали горячего цинкования М12×120 мм (глубина анкеровки 75 мм, момент затяжки динамометрическим ключом 50 Н·м). Расчетная несущая способность — до 2,4 тонн на точку. О химических альтернативах читайте в статье как пользоваться химическим анкером.
• Монтаж подвесных магистральных трасс вентиляции к пустотным плитам перекрытия (потолок). Использование стальных или латунных забивных анкеров (цанг) с внутренней метрической резьбой М8. Отверстие бурится в нижнюю полку плиты ПК, цанга расклинивается специальным пробойником, внутрь вкручивается резьбовая шпилька. Выставление высоты потолка лазером описано в как пользоваться лазерным уровнем.
• Установка тяжелой бронированной входной двери в проем из щелевого кирпича. Металлическая коробка толщиной 2 мм. Использование металлических рамных анкеров 10×152 мм с удлиненной распорной зоной, исключающей заклинивание и смятие коробки при финишной затяжке винта. Сравнение с пластиковыми дюбелями см. в статье какой дюбель выбрать.

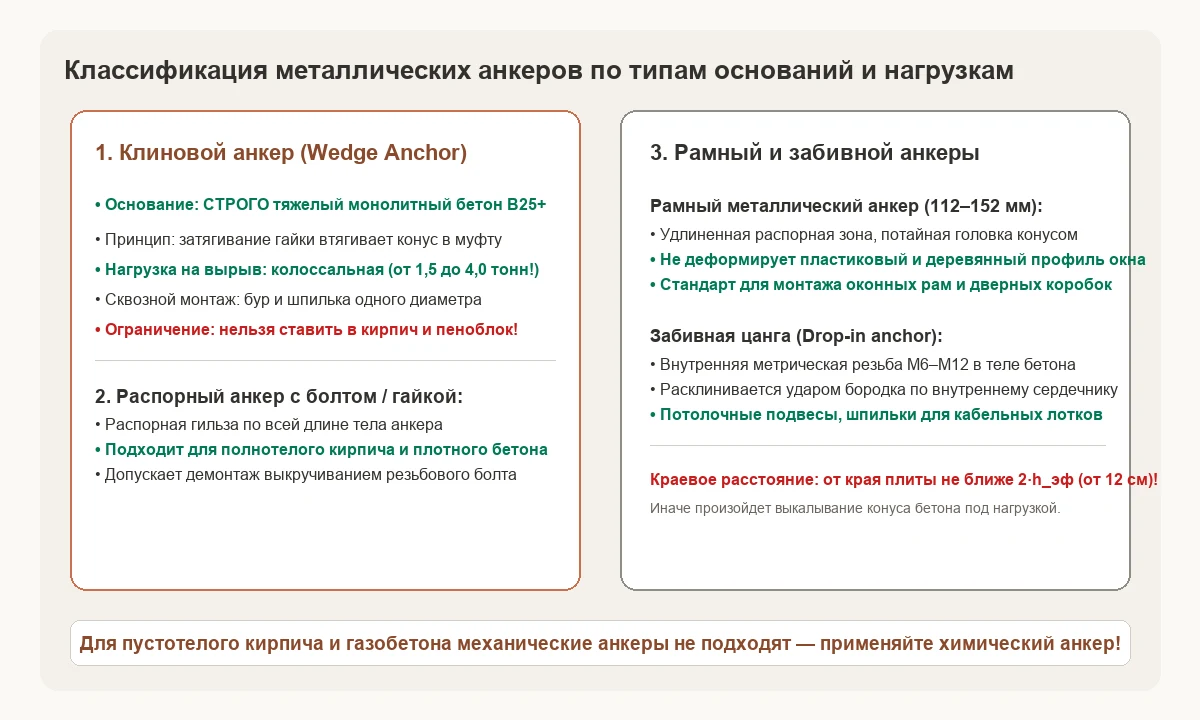

Основные типы металлических анкеров

1. Клиновой анкер (Wedge Anchor)

Самый прочный и технологичный анкер для тяжелого бетона. Представляет собой цельную стальную шпильку с конусом на конце и подвижной цилиндрической муфтой-клипсой. При затягивании шестигранной гайки шпилька смещается наружу, конус заходит внутрь муфты, раздвигает ее стальные лепестки и намертво впивается в стенки бетонного отверстия.

Плюсы: выдерживает огромные статические и динамические нагрузки (до 3–5 тонн на анкер М16), сквозной монтаж (диаметр сверла точно равен диаметру резьбы анкера).
Ограничение: применяется СТРОГО в тяжелом плотном бетоне и твердом граните. В кирпиче, пеноблоке и стяжке не держится!

2. Распорный анкерный болт (с гайкой или болтом)

Классический анкер с трех- или четырехлепестковой гильзой по всей рабочей длине. При вращении головки болта конусная гайка на конце втягивается внутрь трубки, расширяя ее по всей длине. Благодаря увеличенной площади контакта подходит не только для монолитного бетона, но и для плотного полнотелого красного кирпича и природного камня.

3. Забивной анкер (цанга)

Короткая стальная или латунная гильза с внутренней резьбой и продольными прорезями. Внутри гильзы расположен внутренний конусный сердечник. После установки в отверстие внутрь вставляется специальный бородок (оправка), по которому наносится резкий удар молотком: клин опускается на дно и раздвигает лепестки. Незаменим для потолочного монтажа шпилек.

4. Рамный анкер

Длинная металлическая гильза с конусной гайкой и винтом с потайной головкой под крестообразную отвертку или шлиц Torx. Предназначен для сквозного монтажа оконных рам, дверных коробок и деревянных брусьев через технологический зазор.

Инженерный расчет нагрузки на вырыв и краевых расстояний

По нормам СП 512.1325800 расчетное сопротивление анкера на вырыв N_Rd вычисляется с учетом класса прочности бетона и коэффициента надежности:

N_Rd = N_Rk / γ_Mc

где:

• N_Rk — нормативное разрывное усилие по выкалыванию конуса бетона (для клинового анкера М10 в бетоне В25 N_Rk ≈ 16–18 кН);
• γ_Mc = 1,5 — коэффициент надежности по бетону при растяжении.

N_Rd = 16 / 1,5 ≈ 10,67 кН ≈ 1080 кгс (более 1 тонны на 1 анкер М10!).

Критически важные геометрические ограничения:

При расклинивании анкер создает мощное радиальное давление на окружающий бетон. Чтобы не произошло растрескивания монолита, действуют строгие нормативы:

• Минимальное расстояние до края плиты: c_min ≥ 2 · h_эф (где h_эф — глубина анкеровки). Для анкера М10 с глубиной посадки 60 мм расстояние от края бетонной конструкции должно быть не менее 120 мм!
• Минимальный шаг между соседними анкерами: s_min ≥ 3 · h_эф (для анкера М10 — не менее 180 мм). При более близкой посадке конусы напряжения пересекаются, и несущая способность пары падает на 40%.

Сравнение характеристик популярных анкеров М10 в бетоне В25

Вилка цен на анкерный крепеж (Октябрь 2026)

• Бытовые распорные анкеры с гайкой (35 – 75 руб./шт.): Зубр, КРЕП-КОМП, Tech-Krep. Оцинкованная сталь класса 4.8. Для радиаторов, кронштейнов бойлеров и навесных полок.
• Клиновые профессиональные анкеры (75 – 190 руб./шт.): Fischer FBN II, Sormat S-KA, Mungo m2. Холоднодеформированная сталь класса 8.8 с цинковым покрытием 5–12 мкм.
• Высоконагруженные анкеры для трещиноватого бетона (220 – 480 руб./шт.): Hilti HST3, Fischer FAZ II. Сертификат ETA Option 1 для растянутых зон плит перекрытий и сейсмических зон.

Чек-лист правильной установки анкера в бетон

1. Соответствие диаметра бура: диаметр бура перфоратора должен СТРОГО соответствовать маркировке анкера (для клинового анкера М10 берется бур 10 мм; для распорного анкера М10 с гильзой диаметр бура указан по гильзе — 12 мм!). Разбитый изношенный бур приводит к проскальзыванию муфты.
2. Глубина бурения с запасом: глубина отверстия обязана быть на 10–15 мм глубже посадочной длины анкера, чтобы частицы неудаленного шлама не помешали забить анкер до упора.
3. Обязательное обеспыливание: продуйте отверстие продувочной грушей или строительным пылесосом. Слой пыли снижает трение лепестков о бетон.
4. Забивание через деревянную проставку: накрутите гайку на шпильку заподлицо с торцом перед забиванием, чтобы молоток не расклепал первые витки резьбы.
5. Затяжка динамометрическим ключом: затягивайте гайку нормативным моментом (для М10 — 30–35 Н·м; для М12 — 50–60 Н·м). Перетяжка сорвет конус или разорвет шпильку!

Типичные ошибки при монтаже анкеров

Техника безопасности

Бурение бетона перфоратором сопровождается выбросом пыли и осколков камня. Работайте в закрытых защитных очках ГОСТ 12.4.253 и противопылевом респираторе. При попадании бура в арматуру не форсируйте подачу — переключите перфоратор или сместите точку бурения, чтобы не сломать твердосплавную головку бура.

Запрещается крепить страховочные тросы, люльки и альпинистское снаряжение на обычные бытовые распорные анкеры без сертификата динамических испытаний по ГОСТ EN 795.
