Как пользоваться заклепочником: выбор вытяжных заклепок, диаметры сверл и правила клепки

Вытяжные заклепки — один из самых надежных и быстрых способов создания неразъемного соединения тонколистового металла, профильных труб, фасадных панелей и пластика при одностороннем доступе к детали. В отличие от винтовых соединений заклепка не раскручивается от вибрации, а в отличие от сварки — не прожигает тонкую сталь 0,5–1,2 мм и не разрушает оцинкованный или полимерный защитный слой. Однако неопытные мастера часто сталкиваются с заклиниванием откушенного стержня в цанге, люфтом скрепляемых листов или перекосом шляпки. Разберем, как пользоваться заклепочником правильно по ГОСТ Р ИСО 15977-2017 и DIN 7337, как рассчитать длину гильзы и подобрать диаметр сверла.

Три практических сценария применения заклепочника

• Сценарий 1: Крепление профнастила на каркас забора. При фиксации листа к профильной трубе 40×20×2 мм кровельные саморезы со временем ослабевают от ветровой парусности или выкручиваются злоумышленниками. Стальная вытяжная заклепка 4,0×10 мм или 4,8×12 мм обеспечивает антивандальное крепление, выдерживающее ветровые порывы до 25 м/с без разбалтывания. В отличие от крепления дерева к металлу, где применяются специальные саморезы с потайной головкой, заклепка не растрескивает прижимную шайбу.
• Сценарий 2: Сборка оцинкованных вентиляционных коробов и отливов. Соединение двух листов оцинковки толщиной 0,55 мм и 0,7 мм. Применяется алюминиевая заклепка с уменьшенной гильзой 3,2×6 мм. Мягкий алюминий герметично расклепывается без деформации тонкого металла короба.
• Сценарий 3: Ремонт лодок, автомобильных прицепов и катеров. Эксплуатация во влажной среде и при постоянной вибрации требует заклепок исключительно из нержавеющей стали марки А2 (AISI 304) диаметром 4,8 мм. Для работы с нержавейкой ручные одноручные заклепочники не подходят — требуется мощный двуручный заклепочник или заклепочник-гармошка.

Анатомия вытяжной заклепки и подбор диаметра сверла

Вытяжная заклепка состоит из двух элементов: полой цилиндрической гильзы с закладной головкой (бортиком) и внутреннего каленого стального стержня (ножки) с шарообразным утолщением на конце. Заклепочник захватывает ножку трехлепестковыми губками цанги и втягивает ее внутрь гильзы. Шарик раздает полый конец гильзы, формируя замыкающую головку с обратной стороны, после чего стержень отрывается по калиброванной проточке при заданном усилии.

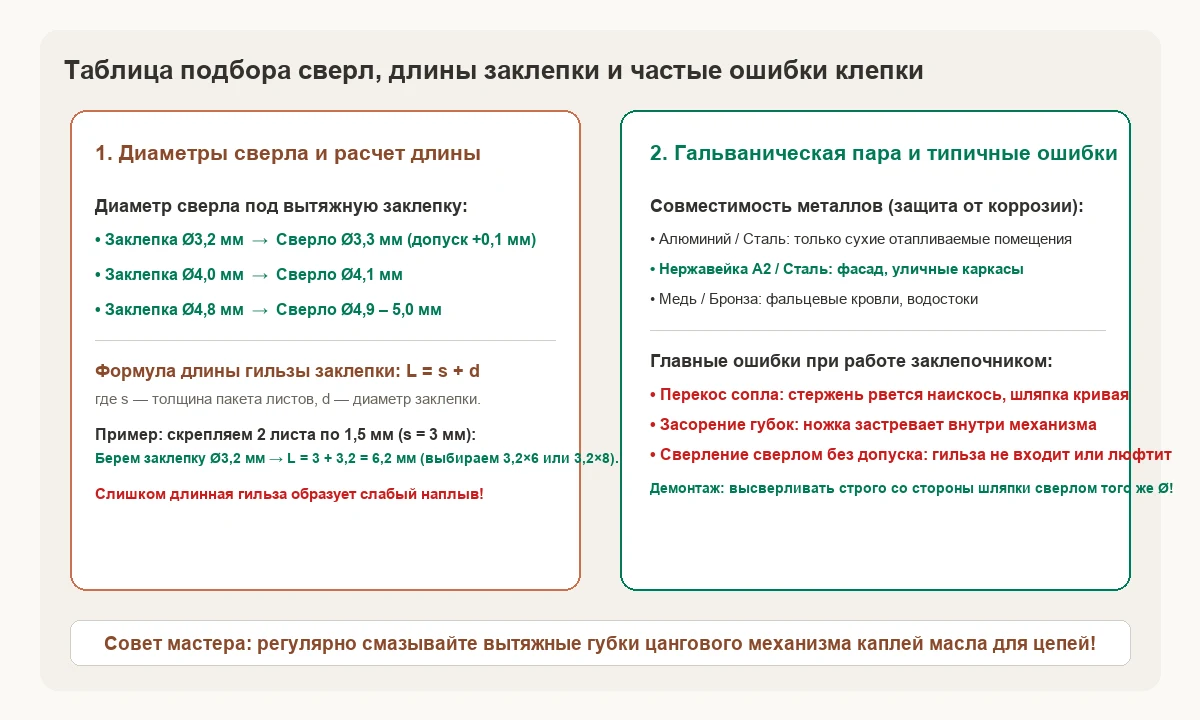

Золотое правило сверления: диаметр сверла должен быть строго на 0,1 – 0,2 мм больше номинального диаметра заклепки:

• Заклепка Ø 3,2 мм → Сверло по металлу строго Ø 3,3 мм (отверстие 3,4 мм допустимо, 3,5 мм — брак!);
• Заклепка Ø 4,0 мм → Сверло по металлу строго Ø 4,1 мм;
• Заклепка Ø 4,8 мм → Сверло по металлу строго Ø 4,9 – 5,0 мм.

Если просверлить отверстие сверлом 3,2 мм впритирку, заклепка с полимерным покрытием не войдет. Если просверлить отверстие 4,0 мм под заклепку 3,2 мм — гильза изогнется внутри зазора, пакет листов не сожмется и соединение будет болтаться.

Формула расчета необходимой длины заклепки

Длина гильзы заклепки L (мм) рассчитывается исходя из суммарной толщины соединяемого пакета материалов s (мм) и диаметра тела заклепки d (мм):

L = s + d + (1,0 ... 1,5) мм

Где добавка d + 1,0 мм необходима для гарантированного формирования прочной замыкающей головки с обратной стороны листа. Рассчитаем заклепку для крепления листа профнастила (0,5 мм) к стенке профильной трубы (1,5 мм):

• Суммарная толщина пакета: s = 0,5 + 1,5 = 2,0 мм;
• Выбираем заклепку диаметром d = 4,0 мм;
• Требуемая длина гильзы: L = 2,0 + 4,0 + 1,0 = 7,0 мм.
• По стандартному ряду типоразмеров (6, 8, 10, 12, 16 мм) выбираем заклепку 4,0 × 8 мм.

Если взять заклепку 4,0×16 мм, избыточная длина гильзы сомнется в бесформенную гармошку, прижим пакета будет рыхлым, а ножка оборвется раньше времени.

Сравнение типов заклепочников и моделей

Вилка цен на расходники и заклепки (октябрь 2026 года)

• Заклепки алюминий/сталь 3,2×8 мм (упаковка 1 000 шт.): 650 – 950 руб.
• Заклепки сталь/сталь оцинкованные 4,0×10 мм (упаковка 500 шт.): 750 – 1 200 руб.
• Заклепки нержавеющая сталь А2/А2 4,8×12 мм (упаковка 250 шт.): 1 600 – 2 400 руб.
• Сверла по металлу HSS-G Ø3,3 мм / Ø4,1 мм (набор 10 шт.): 450 – 750 руб.
• Комплект запасных губок цанги (3 шт.) из стали Cr-Mo: 350 – 600 руб.

Чек-лист проверки заклепочника перед покупкой и началом работы

1. Материал губок цангового механизма: выкрутите сопло и проверьте маркировку губок. Качественный инструмент оснащен губками из хромомолибденовой (Cr-Mo) или инструментальной стали с твердостью 58–62 HRC. Дешевые губки из сырого металла «слизываются» за 50 заклепок.
2. Соответствие сменной насадки диаметру ножки: на корпусе заклепочника закручена насадка, строго совпадающая с диаметром заклепки (3,2, 4,0 или 4,8 мм). Если в насадку 4,8 мм вставить заклепку 3,2 мм, ножка изогнется и намертво заклинит механизм.
3. Плотность прижатия сопла к детали: во время клепки прижимайте сопло инструмента к шляпке строго перпендикулярно (угол 90°) с сильным упором до момента отрыва ножки.
4. Проверка выхода оторванного стержня: после щелчка отрыва разведите рукояти заклепочника до упора вперед — стержень должен свободно выпасть из задней части или сопла.
5. Осмотр сформированной головки: качественная заклепка плотно прижата к поверхности без щелей, шляпка не перекошена, а в центре виден ровный торец оборванного шарика.

Типичные ошибки при работе вытяжным заклепочником

Безопасность и демонтаж заклепок

При сжатии рукояток берегите пальцы от защемления между рычагами. Работайте в защитных очках: при отрыве каленого стержня микроосколки металла могут отлететь в сторону. Как правильно демонтировать заклепку: никогда не срубайте заклепку зубилом — вы погнете тонкий металл! Возьмите шуруповерт со сверлом того же диаметра (например, 4,0 мм), приставьте к углублению в центре шляпки и аккуратно высверлите закладную головку. После того как шляпка останется на сверле, остаток гильзы легко выбивается бородком.
