Диск решает в циркулярной пиле почти столько же, сколько мотор: одна и та же пила с неподходящим диском рвёт кромку, горит на твёрдой древесине и норовит дать отдачу, а с правильным — режет чисто и легко. Выбор сводится к нескольким параметрам, которые напечатаны прямо на диске: диаметр, посадочное отверстие, число и форма зубьев, толщина пропила и допустимые обороты.
Кому и для чего
Для тех, у кого уже есть ручная циркулярная пила или кто её только выбирает, и нужно понять, какой диск ставить под доску, брус, фанеру, ОСП или ЛДСП. Как вести сам пропил — выставить глубину, поставить шину, подпереть заготовку — подробно разобрано в статье «Как ровно пилить циркулярной пилой», здесь повторять не будем.
Диаметр и посадочное отверстие
Начинайте с инструкции к пиле: там указан допустимый диаметр диска и диаметр посадки. Например, циркулярная пила СЛАВМАШ C18502 рассчитана на диск 185 мм, развивает до 5 400 об/мин и даёт пропил до 63 мм. Значит, и диск нужен 185 мм.
- Диск большего диаметра ставить нельзя. Он не поместится под кожух, а если «влезет» — кожух перестанет его закрывать, а линейная скорость на кромке вырастет сверх расчётной. Это прямой путь к травме.
- Диск меньшего диаметра тоже не ставьте: уменьшится глубина пропила, а кожух и расклинивающий нож рассчитаны на штатный диаметр. Инструкции к пилам допускают только диски указанного размера.
- Посадочное отверстие должно совпадать с диаметром вала или фланца пилы. Для дисков 185 мм распространены посадки 20 мм и 30 мм, встречаются 16 мм; нужная указана в инструкции. Переходные кольца допустимы, только если их предусмотрел производитель пилы или диска, и они сидят без люфта. Диск, болтающийся на валу, бьёт и перегревается.
Число зубьев
Главное правило: мало зубьев — быстро и грубо, много зубьев — медленнее и чище. Каждый зуб снимает стружку; когда зубьев мало, стружка крупная, пазухи между зубьями большие и хорошо выводят опилки. Когда зубьев много, каждый снимает тонкий слой, кромка получается гладкой, но пила греется сильнее и медленнее идёт в толстом материале.
Для дисков диаметром около 185 мм ориентиры такие (они совпадают у большинства производителей дисков, но точные рекомендации смотрите на упаковке):
- 18–24 зуба — продольный рез доски и бруса, каркасные работы, быстрый черновой раскрой.
- 36–48 зубьев — универсальный диск: и вдоль, и поперёк волокон, фанера, ОСП. Если диск один на всё — берите такой.
- 48–60 зубьев — чистовой поперечный рез, фанера с хорошей лицевой стороной.
- 60 и больше, обычно со специальной формой зуба, — ламинированные плиты (ЛДСП), шпонированные панели, пластик.

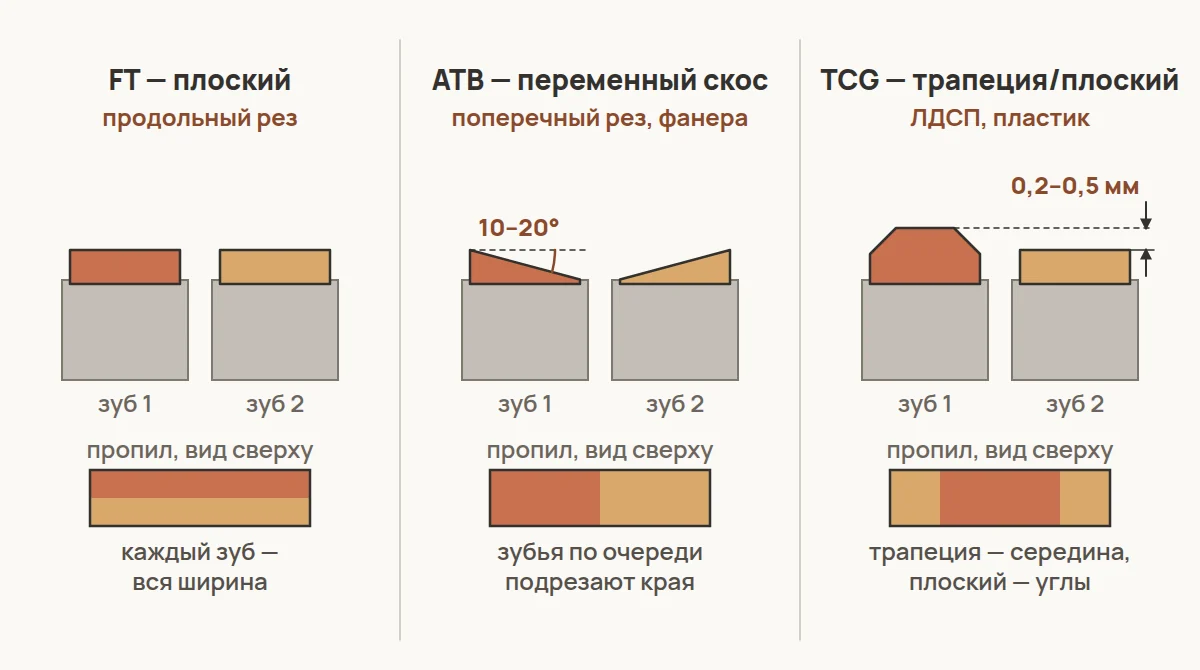

Форма зуба: ATB, FT, TCG
На диске или упаковке форма зуба часто обозначена латинскими буквами. Три основные:
FT (плоский зуб)
Верхняя грань зуба прямая, как у стамески. Такой зуб хорошо режет вдоль волокон, быстро выбрасывает стружку и стойко держит заточку. Поперёк волокон и по фанере оставляет рваный край. Ставится на продольные и черновые диски с малым числом зубьев.
ATB (переменный скос)
Зубья поочерёдно скошены влево и вправо. Каждый зуб подрезает волокна, как нож, — поэтому поперечный рез и рез фанеры получаются чистыми. Это самая распространённая форма для универсальных и чистовых дисков по дереву. Разновидность с увеличенным углом скоса (её называют Hi-ATB) даёт особенно чистую кромку на шпоне и меламине, но тупится быстрее.
TCG (трапеция — плоский)
Трапециевидный зуб чередуется с плоским: трапеция прорезает середину пропила, плоский зуб зачищает углы. Такая геометрия лучше других держит удар о твёрдые покрытия и включения, поэтому её ставят на диски для ламинированных плит, пластика и — в специальных дисках — цветных металлов. Для обычной древесины TCG избыточна.
Угол зуба
Передний угол (его ещё называют углом атаки или hook) — наклон передней грани зуба относительно радиуса диска. Положительный угол «затягивает» пилу в материал, резание агрессивное и быстрое. Отрицательный — зуб скорее скоблит, пила идёт спокойнее, меньше подрывает кромку.
- Для ручных циркулярных пил по дереву обычно выпускают диски с положительным углом — ориентир +15…+20°.
- Для универсальных чистовых дисков — меньше, порядка +5…+10°.
- Нулевой и отрицательный угол характерен для торцовочных пил с протяжкой и дисков по цветному металлу — чтобы диск не «накатывался» на заготовку.
Ориентир, точнее — по маркировке диска. Если угол не указан, производитель обычно пишет прямо: «для ручных циркулярных пил» — этого достаточно.
Толщина пропила
Ширина пропила определяется шириной твердосплавных зубьев и у дисков 185 мм обычно лежит в пределах 2–3 мм; толщина самого стального корпуса меньше. Тонкий пропил требует меньше мощности, меньше пыли и меньше отхода — это заметно на длинных резах и на твёрдой породе. Но слишком тонкий корпус сильнее греется и может «вести». Для пилы мощностью около 1800 Вт подойдут обычные диски; сверхтонкие имеет смысл брать, если пила слабая.
Если у пилы есть расклинивающий нож, его толщина должна быть меньше ширины пропила, но не меньше толщины корпуса диска. Иначе нож либо упрётся в края пропила, либо не будет удерживать его от смыкания. Это прописано в инструкциях к пилам — сверьтесь.
Твердосплавные напайки
Практически все диски для ручных пил сегодня — с напайками из твёрдого сплава (обозначаются TCT, «ТВС»). Они держат заточку намного дольше стального зуба, спокойно режут ДСП и фанеру, где клей быстро тупит сталь.
При покупке посмотрите на:
- размер напайки — чем она выше, тем больше переточек выдержит диск;
- качество пайки — ровный шов без раковин, все зубья одинаковые;
- компенсационные прорези в корпусе — они снижают коробление при нагреве и уменьшают шум;
- плоскостность — положите два диска друг на друга или на стекло: «пропеллер» видно сразу.
Напайки хрупкие. Гвоздь, саморез или камешек в доске откалывают зуб, и отколотый кусок может отлететь. Проверяйте старые доски металлоискателем или хотя бы глазами, прежде чем пилить.
Маркировка оборотов и направление вращения
На каждом диске указана максимальная допустимая частота вращения, например «max 8 000 min⁻¹». Правило жёсткое: эта цифра должна быть не меньше максимальных оборотов вашей пилы. Для пилы с 5 400 об/мин нужен диск с допуском 5 400 об/мин и выше. Если допуск ниже — не ставьте: такой диск может разрушиться.
Кроме оборотов на диске есть:
- стрелка направления вращения — она должна совпадать со стрелкой на кожухе пилы;
- диаметр × посадка × ширина пропила, например «185 × 20 × 2,4»;
- число зубьев (например, «Z48» или «48T»);
- назначение — «дерево», «ламинат», «алюминий».
Меняйте диск только с отключённой от сети пилой, фиксируя вал блокировкой шпинделя. Затягивайте фланец ключом из комплекта без удлинителей.
Таблица: какой диск под какую задачу
| Задача | Число зубьев (185 мм) | Форма зуба | Что получите |
|---|---|---|---|
| Продольный рез доски, брус, каркас | 18–24 | FT или ATB | Быстро, крупная стружка, кромка под строгание |
| Универсальный — дерево вдоль и поперёк, ОСП | 36–48 | ATB | Разумный компромисс скорости и чистоты |
| Чистовой поперечный рез, фанера | 48–60 | ATB | Гладкая кромка, меньше сколов |
| ЛДСП, шпонированные плиты | 60 и больше | TCG или Hi-ATB | Минимум сколов на покрытии, медленная подача |
| Старая доска с возможными гвоздями | 18–24, специальный «строительный» диск | обычно FT/ATB с усиленной напайкой | Переживёт случайный гвоздь — но лучше гвозди вынуть |
Что брать, если диск один
Для домашней мастерской под пилу 185 мм разумный набор — два диска:
- Универсальный на 36–48 зубьев ATB — основной, на доску, фанеру, ОСП. Как раскраивать листы, читайте в статье «Как распилить фанеру и ОСП ровно».
- Продольный на 18–24 зуба — для стройки, бруса и мокрой древесины, где универсальный забивается смолой и горит.
Если много работаете с ЛДСП — добавьте третий, с большим числом зубьев и формой TCG или Hi-ATB.
Типичные ошибки
- Тупой или засмоленный диск. Признаки — пила идёт с усилием, на древесине тёмные подпалины, запах гари. Очистите зубья от смолы специальным средством или отдайте диск в заточку. Тупой диск — одна из главных причин отдачи.
- Много зубьев на толстую сырую доску. Мелкие пазухи забиваются, диск перегревается и может повести.
- Диск «по металлу» или абразивный круг на циркулярке по дереву. Нельзя: другие обороты, другая защита.
- Установка задом наперёд. Зубья должны входить в материал снизу вверх (у ручной пилы) — ориентируйтесь на стрелки на диске и кожухе.
- Экономия на неизвестных дисках без маркировки оборотов. Если на диске не указан допуск по оборотам, ставить его нельзя.
Безопасность
- Никогда не снимайте и не подклинивайте нижний подвижный кожух.
- Осматривайте диск перед работой: трещины у основания зубьев, отсутствующие напайки, синие цвета побежалости — повод заменить.
- Работайте в очках и наушниках; для плит — в респираторе.
- Подробнее про отдачу, стойку и хват — в статье «Безопасность при работе циркулярной пилой».
Итог
Диаметр и посадка — строго по инструкции к пиле, допуск по оборотам — не ниже оборотов пилы. Дальше выбирайте под материал: мало зубьев FT/ATB — быстро по доске, 36–48 ATB — универсально, много зубьев TCG/Hi-ATB — ламинат. Держите диск острым и чистым, и пила будет резать ровно. Подходящие пилы — в разделе «Циркулярные пилы».
